SV300呼吸机指南功能和技术特点

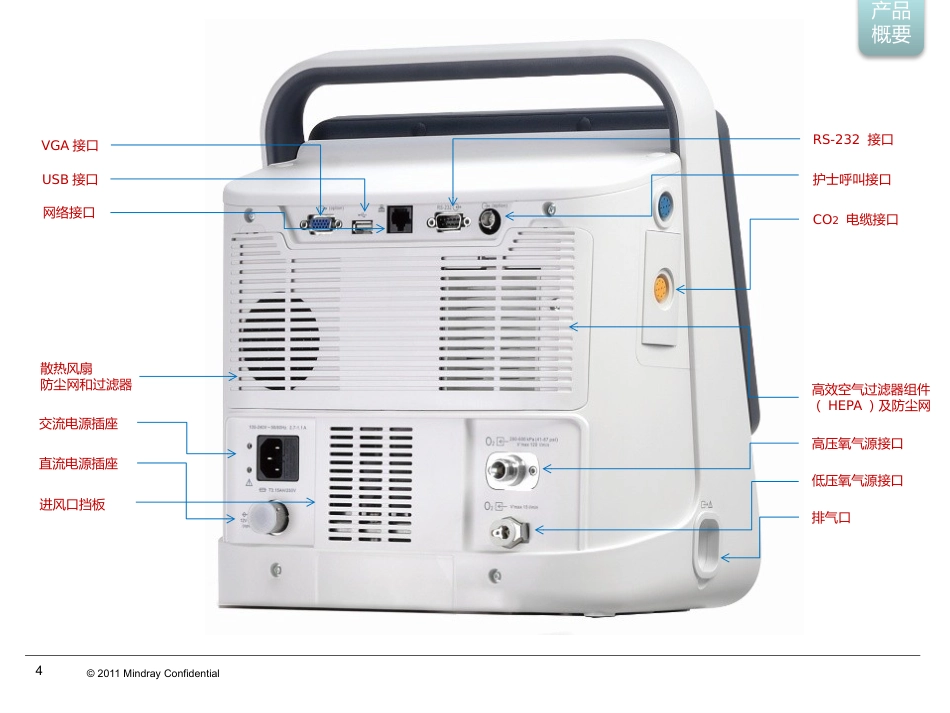

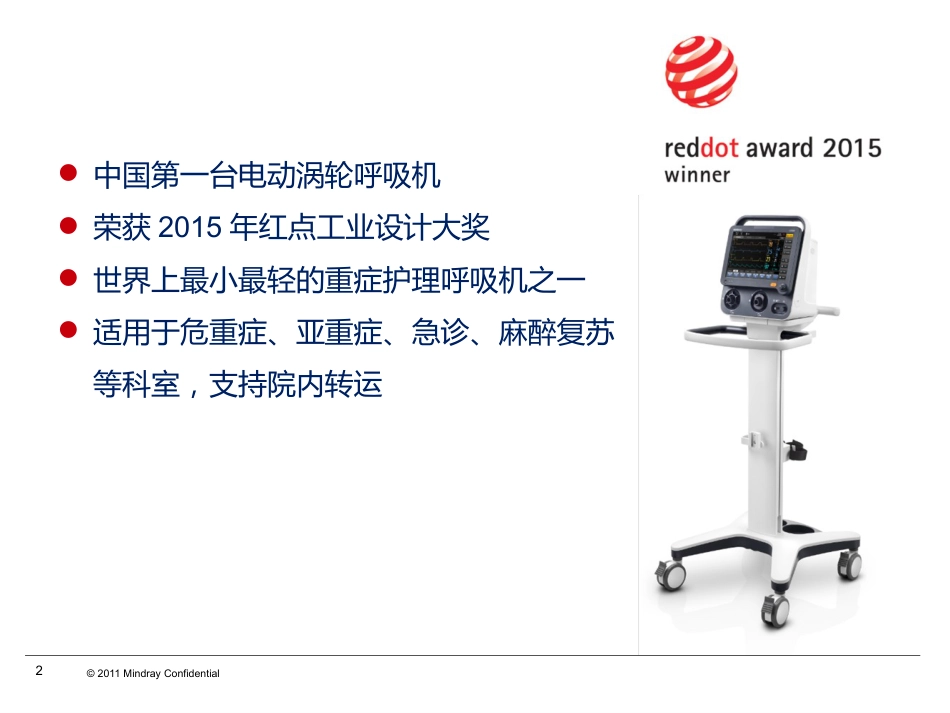

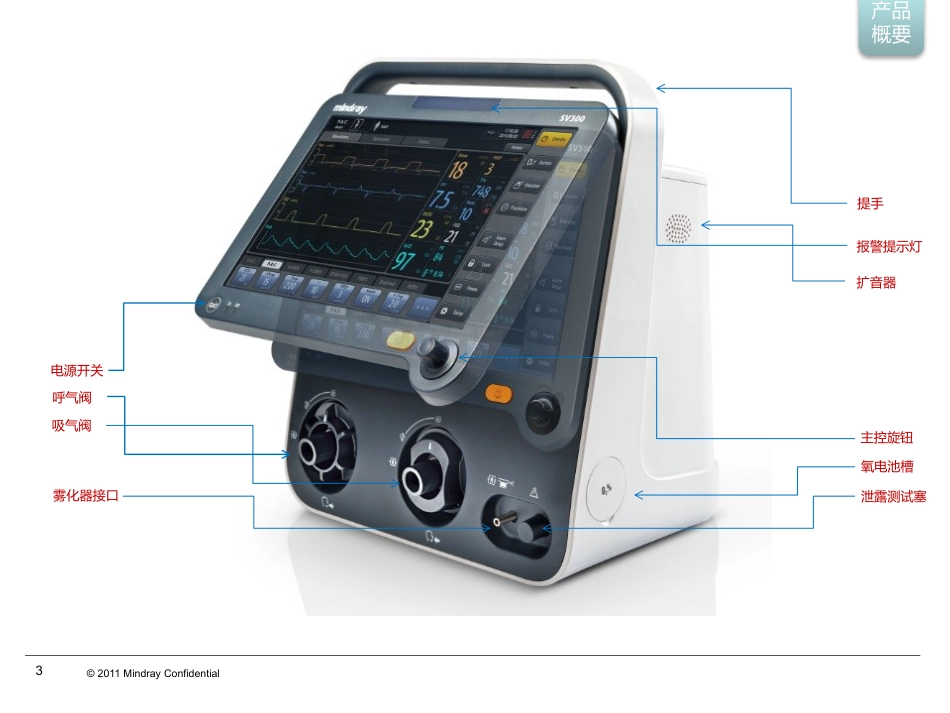

© 2011 Mindray Confidential1简捷于外 强劲其中SV300 呼吸机© 2011 Mindray Confidential2中国第一台电动涡轮呼吸机荣获2015 年红点工业设计大奖世界上最小最轻的重症护理呼吸机之一适用于危重症、亚重症、急诊、麻醉复苏等科室，支持院内转运© 2011 Mindray Confidential3电源开关呼气阀吸气阀雾化器接口扩音器氧电池槽泄露测试塞提手报警提示灯主控旋钮产品概要© 2011 Mindray Confidential4交流电源插座直流电源插座散热风扇防尘网和过滤器高压氧气源接口低压氧气源接口VGA 接口USB 接口网络接口RS-232 接口护士呼叫接口CO2 电缆接口高效空气过滤器组件（HEPA ）及防尘网排气口进风口挡板产品概要© 2011 Mindray Confidential51.通气模式区2.通气类型提示区3.病人类型/ 吸气触发提示区4.报警信息区5.提示信息区6.报警声音暂停/ 非激活报警提示区7. USB 图标区8.系统时间区9.电源状态图标区10. 软按键区11. 参数设置快捷按键区12. 通气模式设置区产品概要© 2011 Mindray Confidential6预期用途适用场景ICU 重症监护病房EICU 急诊科PACU 术后恢复室院内转运其它科室：专科ICU 、RICU 呼吸科及需辅助通气的常规科室适用人群成人（潮气量：100-2000ml ）小儿（潮气量：20-300ml ）© 2011 Mindray Confidential7SV300 有哪些与众不同•来自欧洲顶尖供应商的核心涡轮部件，可靠耐用•欧洲专利* 迈瑞独有的涡轮控制技术，气体控制精确稳定•更加小巧灵活的机身，便携易用•更加符合临床，高效的操作流程，方便快捷•更多实用的临床功能和监测参数，直观有效•从急诊到ICU ，从PACU 到院内转运，从容应对*System and Method for Stabilizing a Voice Coil Motor ，专利号: 14186934.7© 2011 Mindray Confidential8•最大峰值流速：210L/min•最小潮气量：20ml•压力范围：5-80cmH2O•低噪声：≤45 分贝•涡轮工作寿命：20,000 小时•72 小时趋势数据存储•5000 事件存储© 2011 Mindray Confidential9现阶段医生使用呼吸机的关注点（需求）肺保护策略脱机给氧肺泡通气 状态评估使用方便© 2011 Mindray Confidential10SV300 如何帮助肺泡通气状态评估V-CO2 监测© 2011 Mindray Confidential11支持两种CO2 模块（选配）•旁流CO2 、主流CO2•主流CO2 支持V-CO2 监测旁流：抽气速率：150mL/min 、120mL/min 、100mL/min 、70mL/mi...
