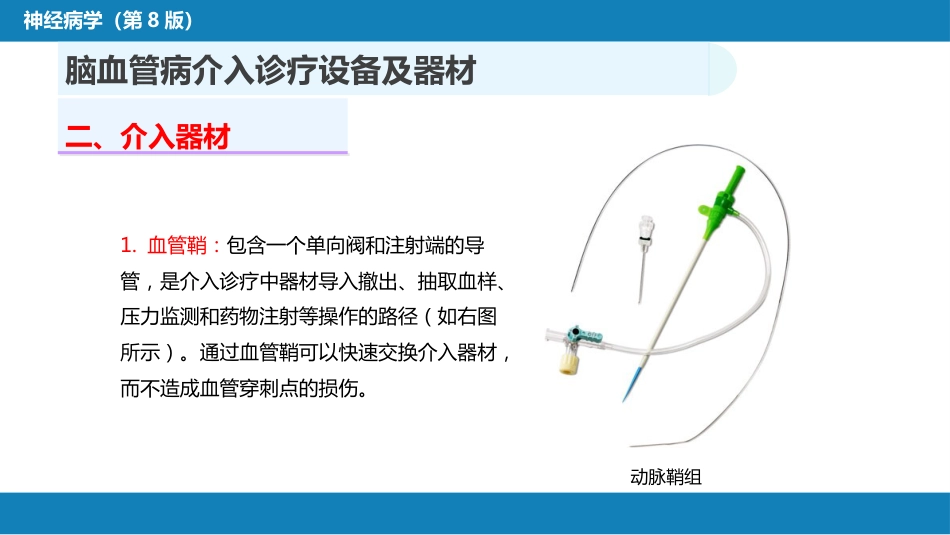

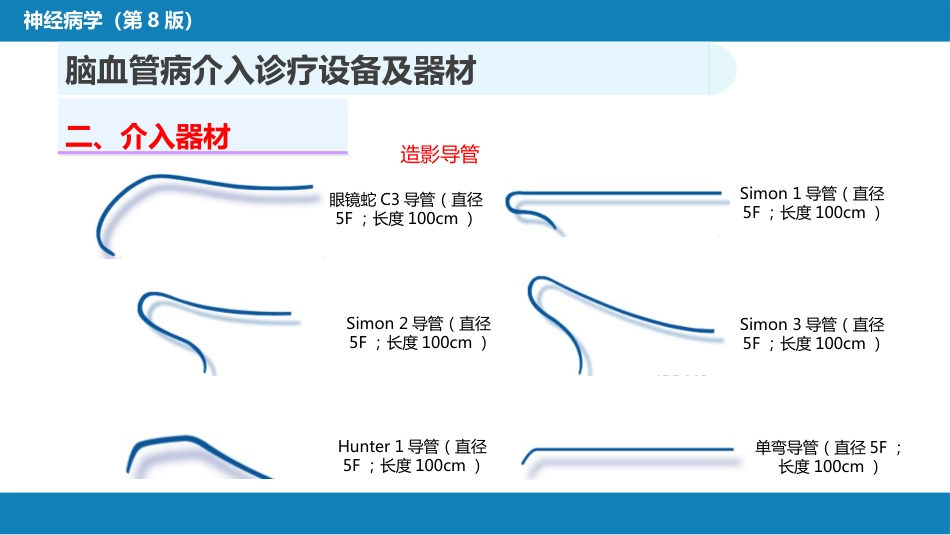

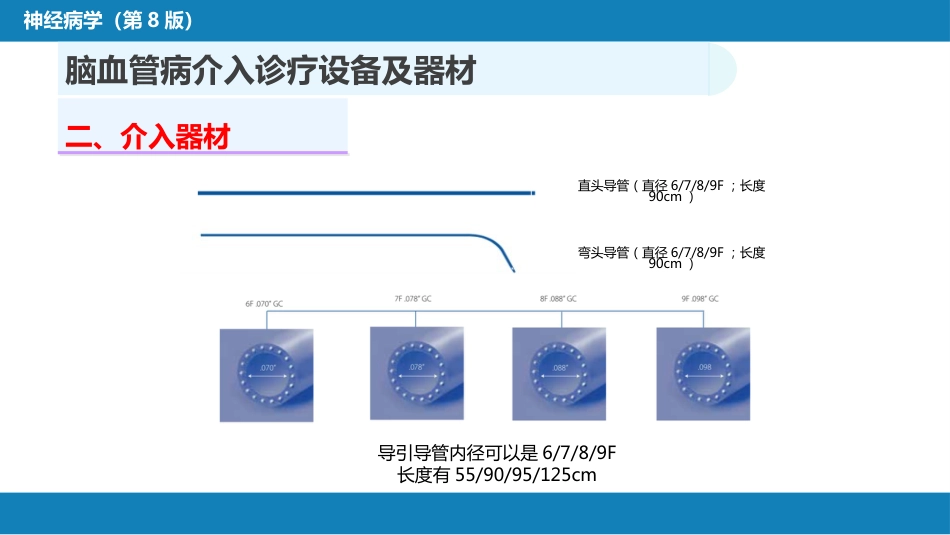

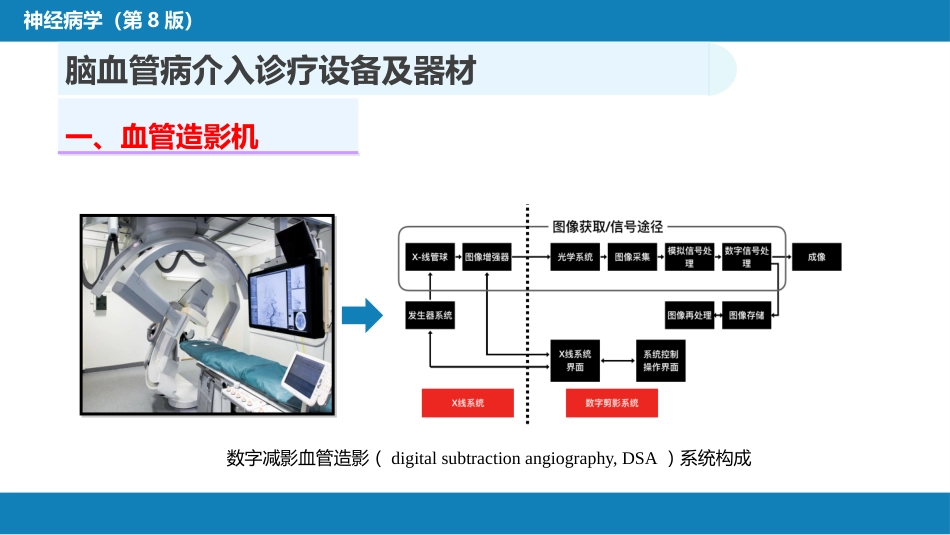

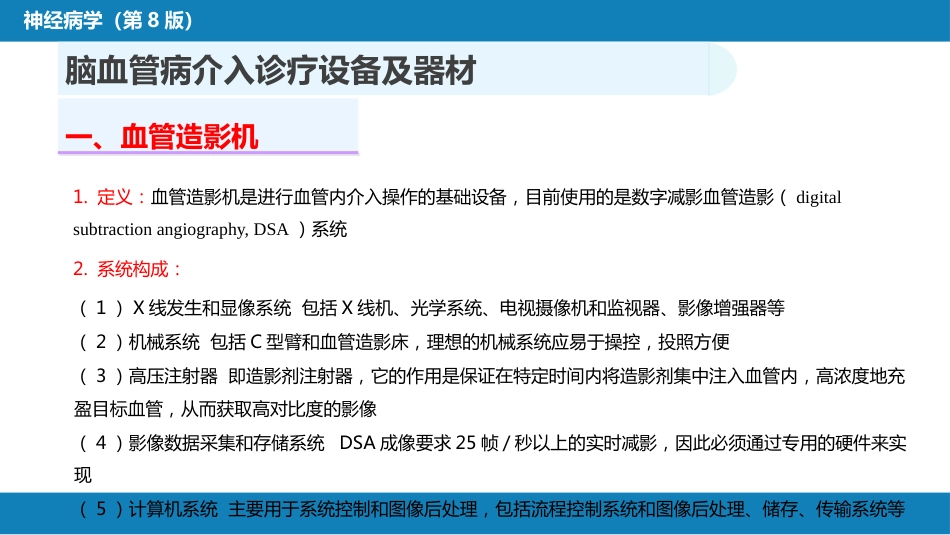

第十章 脑血管病的介入治疗脑血管病介入诊疗设备及器材第三节 作者：XXX单位：XXX1. 定义：血管造影机是进行血管内介入操作的基础设备，目前使用的是数字减影血管造影（digital subtraction angiography, DSA ）系统 2. 系统构成：（1 ）X 线发生和显像系统 包括X 线机、光学系统、电视摄像机和监视器、影像增强器等（2 ）机械系统 包括C 型臂和血管造影床，理想的机械系统应易于操控，投照方便（3 ）高压注射器 即造影剂注射器，它的作用是保证在特定时间内将造影剂集中注入血管内，高浓度地充盈目标血管，从而获取高对比度的影像（4 ）影像数据采集和存储系统 DSA 成像要求25 帧/ 秒以上的实时减影，因此必须通过专用的硬件来实现（5 ）计算机系统 主要用于系统控制和图像后处理，包括流程控制系统和图像后处理、储存、传输系统等神经病学（第8 版）脑血管病介入诊疗设备及器材一、血管造影机神经病学（第8 版）数字减影血管造影（digital subtraction angiography, DSA ）系统构成脑血管病介入诊疗设备及器材一、血管造影机1. 血管鞘：包含一个单向阀和注射端的导管，是介入诊疗中器材导入撤出、抽取血样、压力监测和药物注射等操作的路径（如右图所示）。通过血管鞘可以快速交换介入器材，而不造成血管穿刺点的损伤。神经病学（第8 版）动脉鞘组脑血管病介入诊疗设备及器材二、介入器材2. 导丝：作为将其它介入器材输送至目标血管的载体，通常由一根坚硬的轴心金属丝外面紧密缠绕弹簧圈组成。导丝表面覆有一层光滑的亲水涂层，以减少导丝与导管的摩擦力，增加导丝通过病变的能力。导丝的直径以英寸（in ）为单位，换算关系为1mm=0.039in ，常用导丝的直径有0.014in 、0.018in 、0.035in 等，不同导丝长度包括145cm 、260cm 、300cm 等。神经病学（第8 版）二、介入器材脑血管病介入诊疗设备及器材神经病学（第8 版）导引导丝（直径0.035 英寸；长度150cm ）导引导丝（直径0.014 英寸；长度200cm ）预塑形脑血管病介入诊疗设备及器材二、介入器材3. 导管：导管可在导丝的引导下到达目标部位，选择性进入分支血管，继而经导管注射造影剂明确血管情况，或输送介入治疗装置到达目标位置（如右图所示）。根据不同功能，又分为诊断导管、导引导管及微导管等。导管的直径一般以外径作为标准，采用法制单位标准F （French ），换算关系为1mm=3F 。一般情况下，导管外径在5F ～9F 之间，长度范围...
