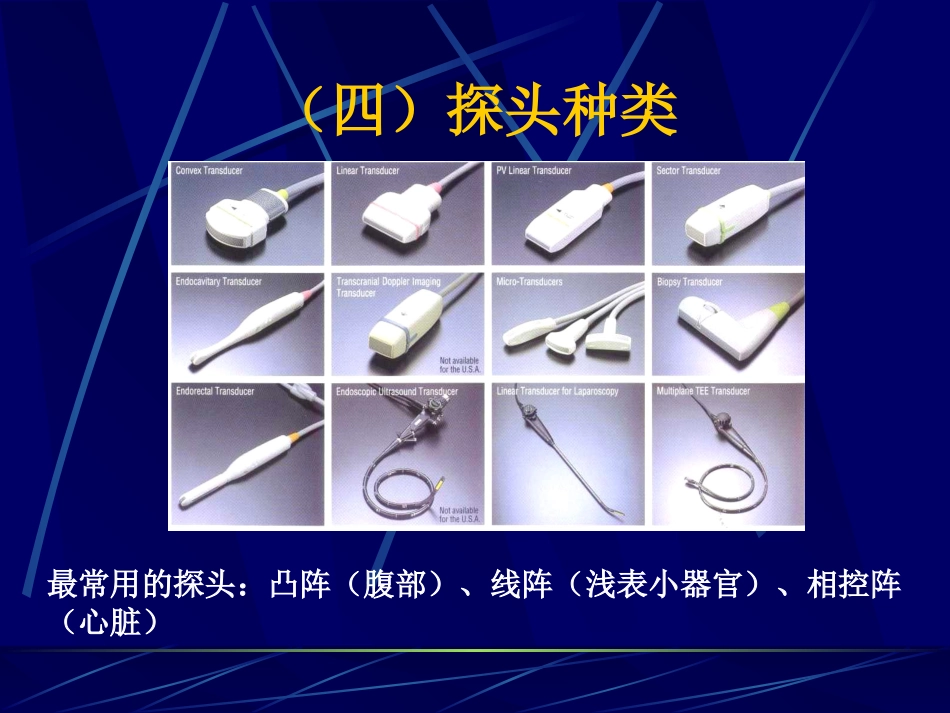

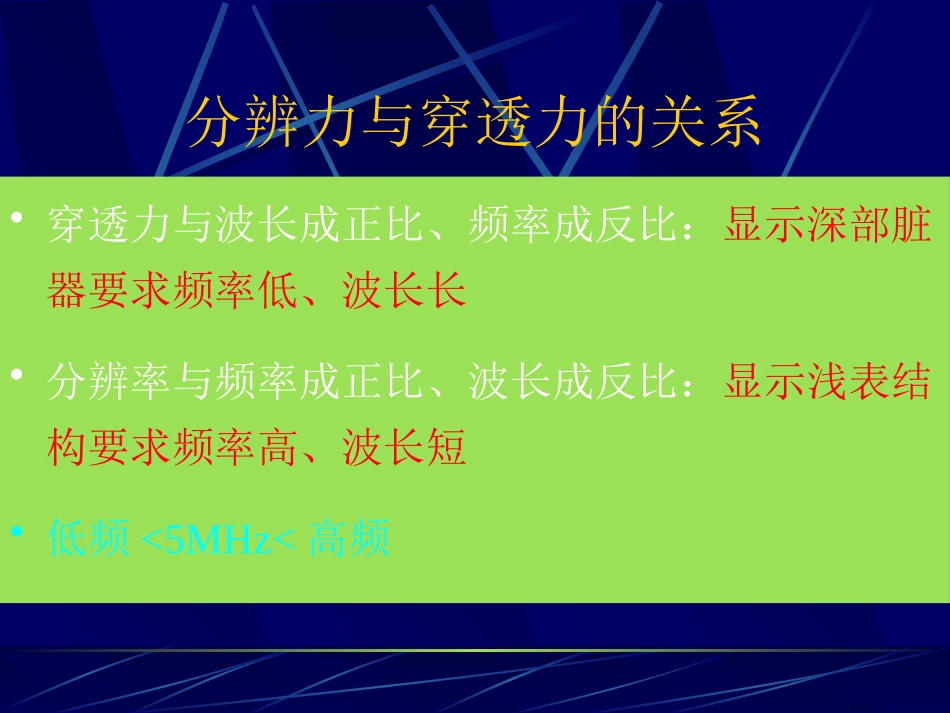

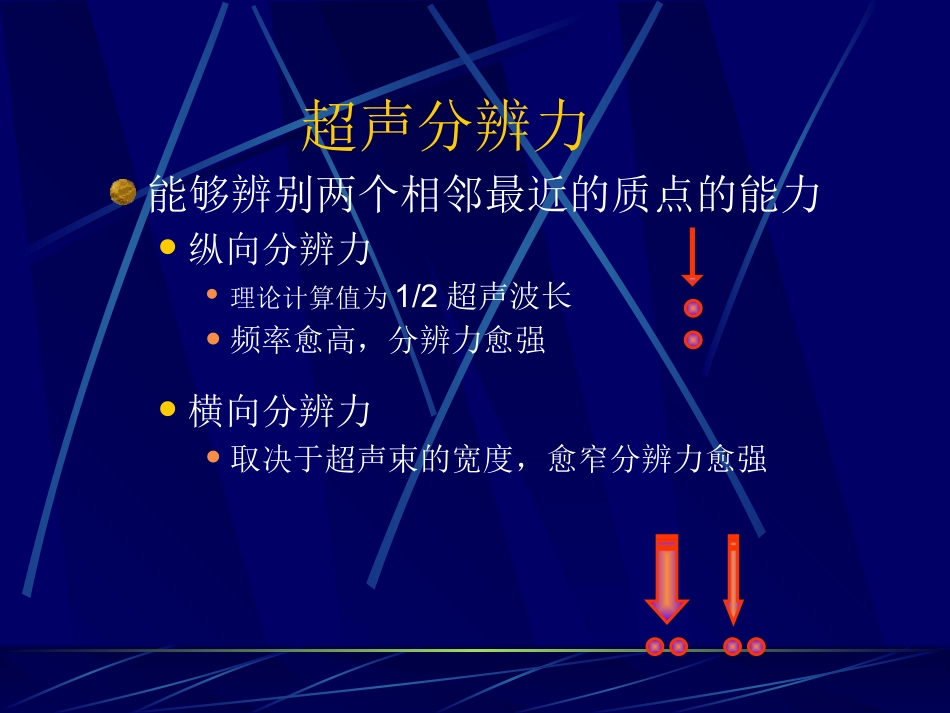

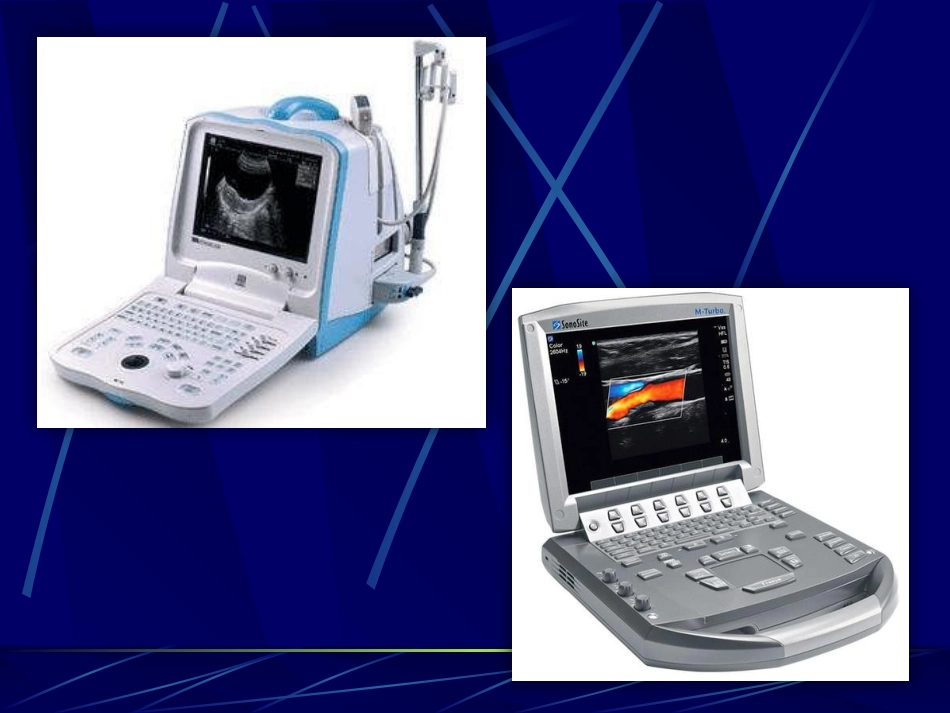

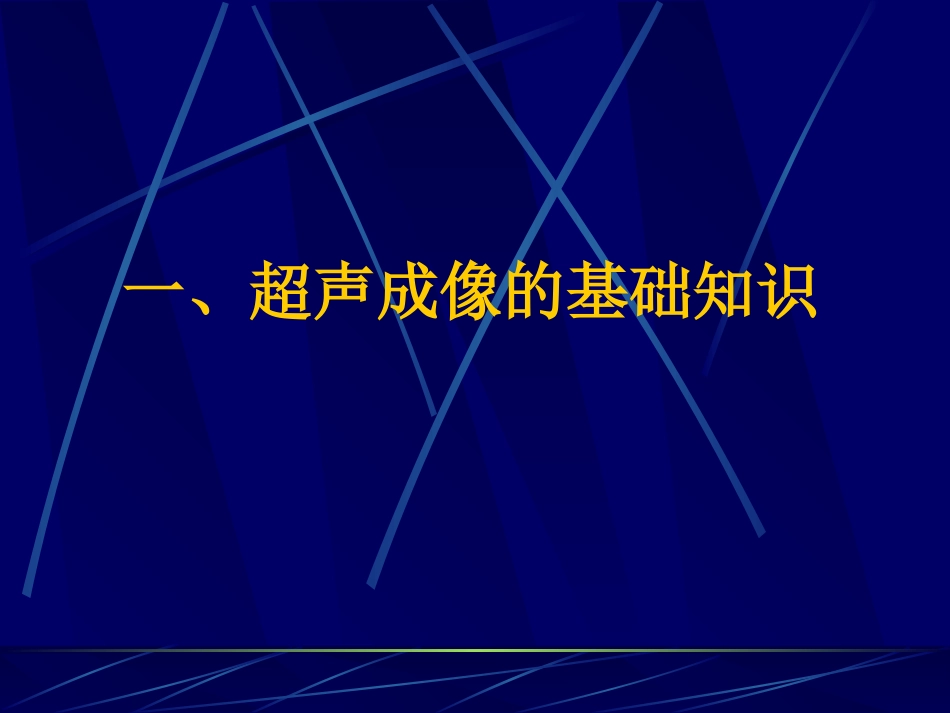

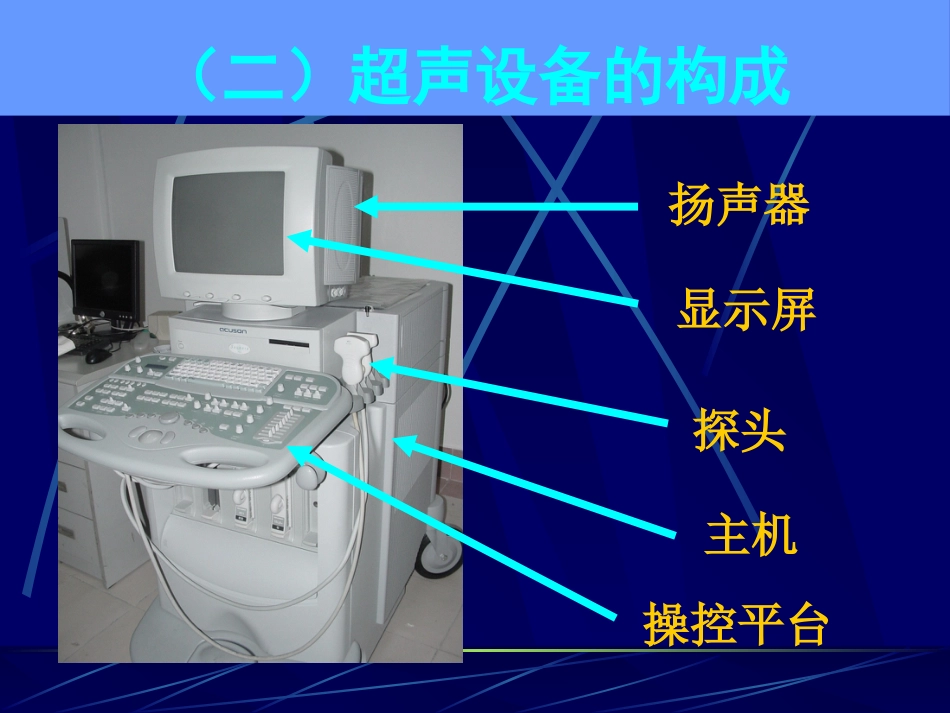

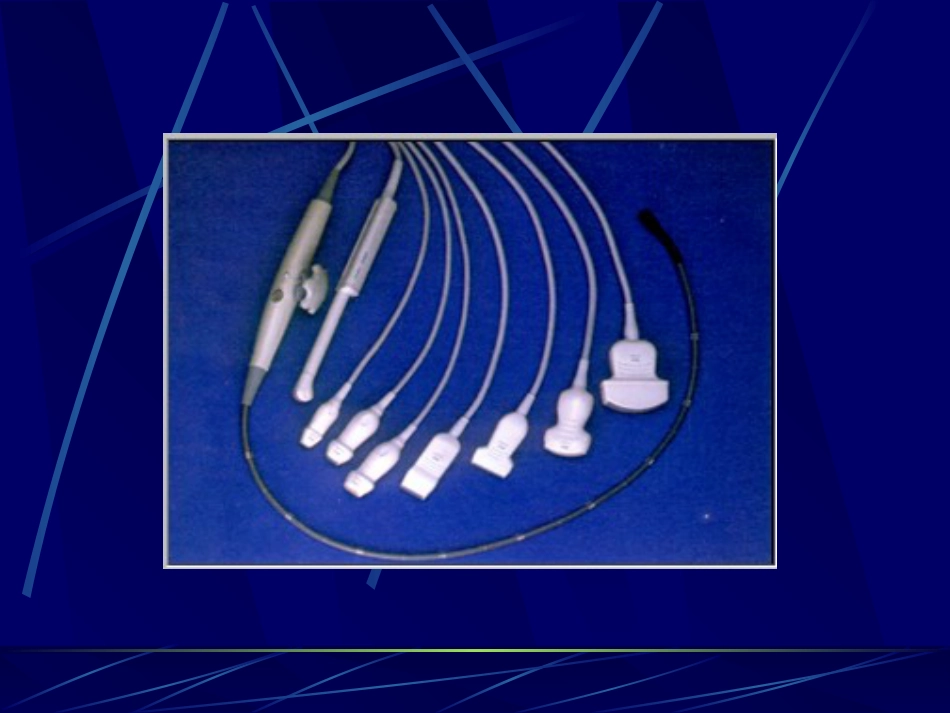

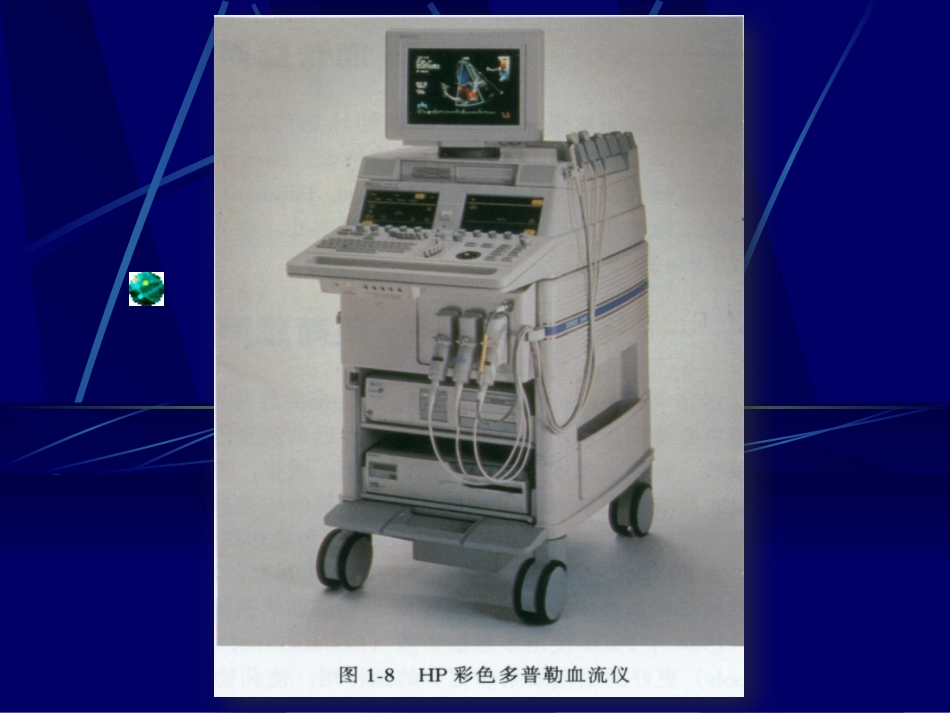

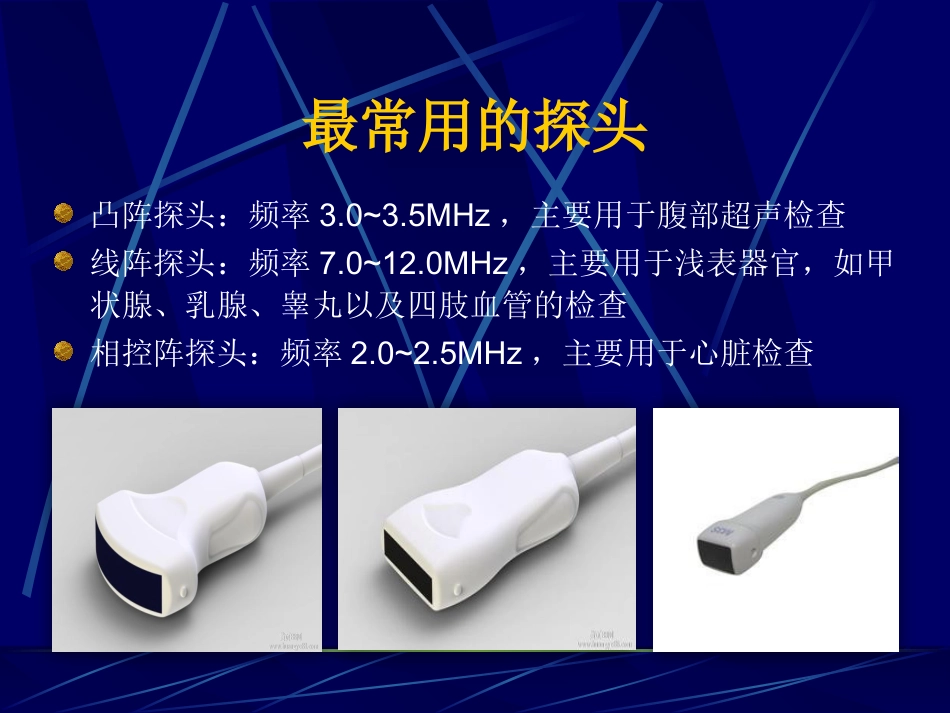

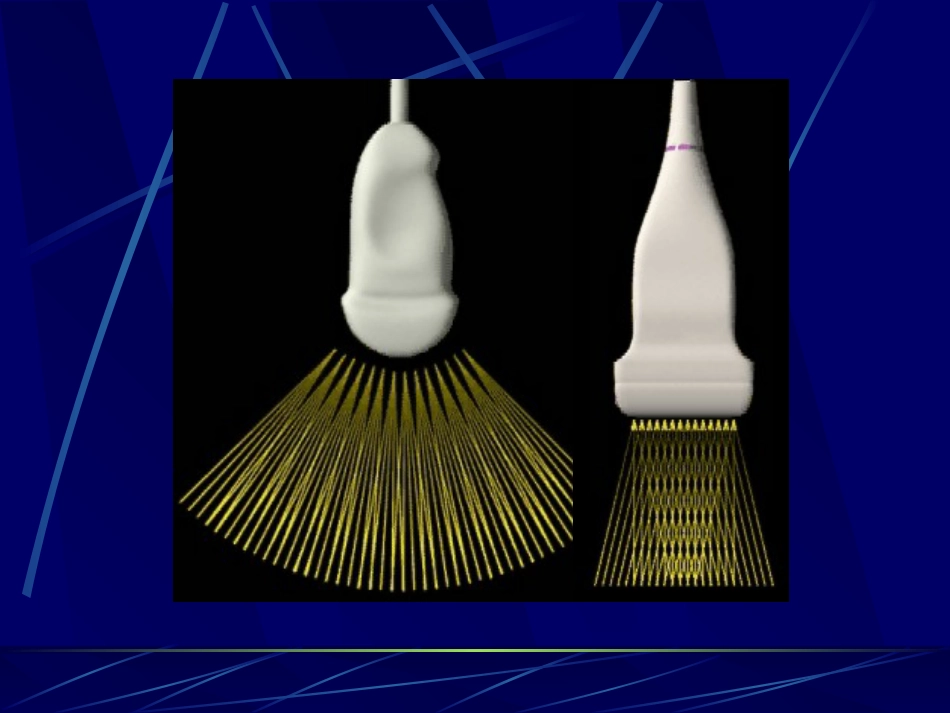

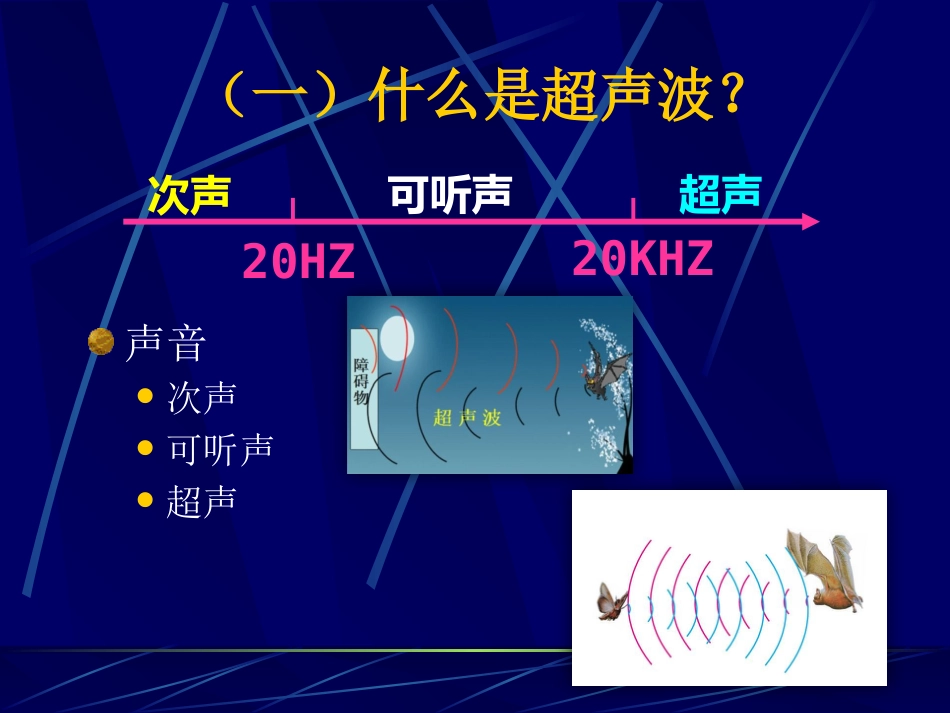

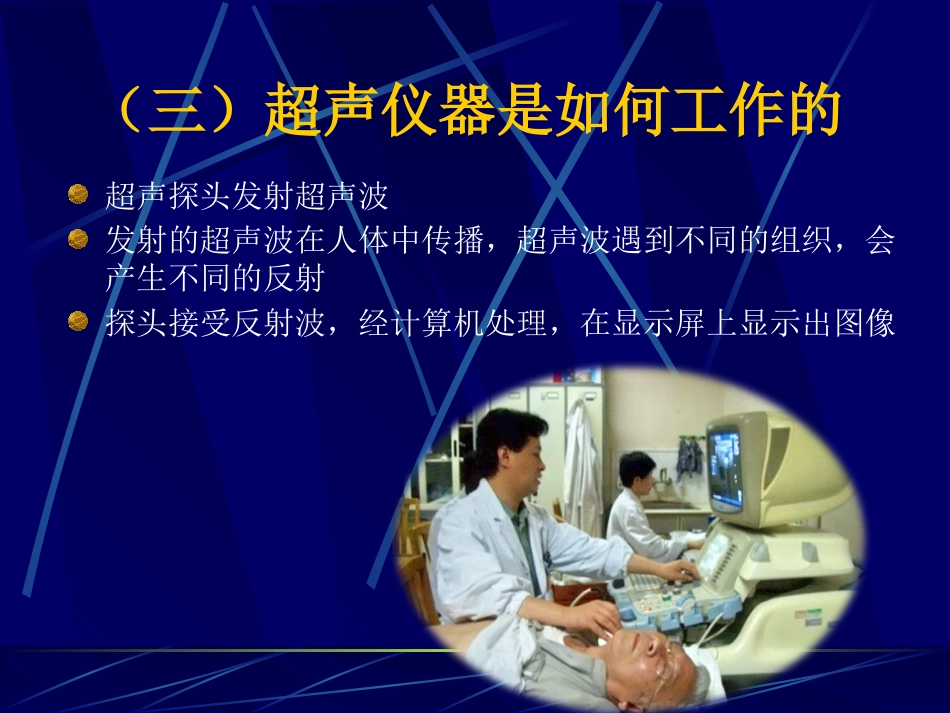

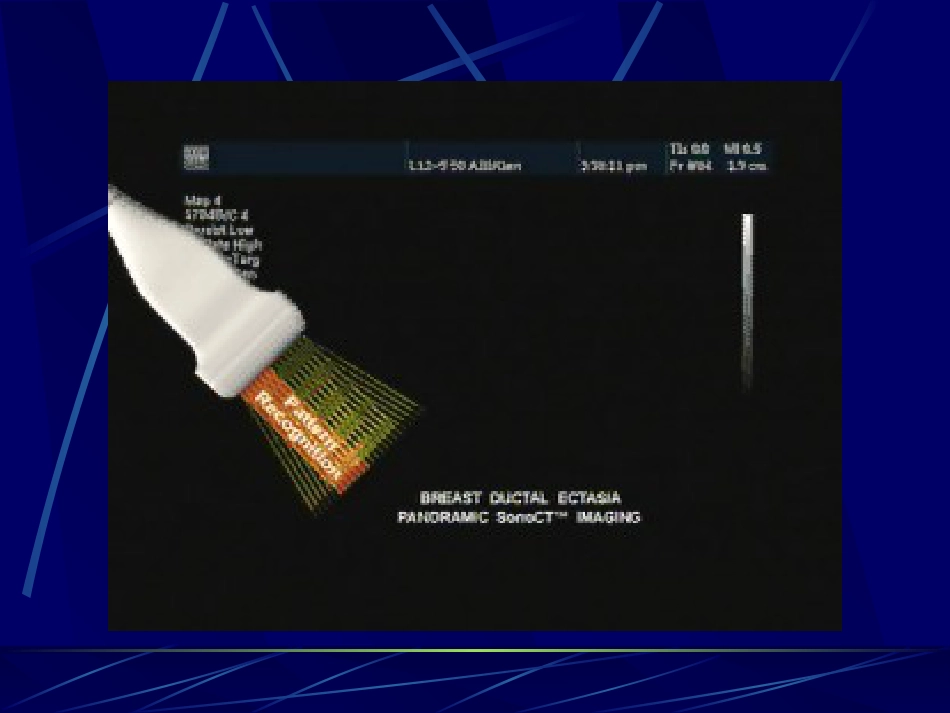

常用超声影像检查 一、超声成像的基础知识 （一）什么是超声波？次声可听声超声20HZ20KHZ声音次声可听声超声（二）超声设备的构成显示屏扬声器主机探头操控平台（三）超声仪器是如何工作的超声探头发射超声波发射的超声波在人体中传播，超声波遇到不同的组织，会产生不同的反射探头接受反射波，经计算机处理，在显示屏上显示出图像（四）探头种类最常用的探头：凸阵（腹部）、线阵（浅表小器官）、相控阵（心脏）最常用的探头凸阵探头：频率3.0~3.5MHz ，主要用于腹部超声检查线阵探头：频率7.0~12.0MHz ，主要用于浅表器官，如甲状腺、乳腺、睾丸以及四肢血管的检查相控阵探头：频率2.0~2.5MHz ，主要用于心脏检查超声分辨力能够辨别两个相邻最近的质点的能力纵向分辨力理论计算值为1/2 超声波长频率愈高，分辨力愈强横向分辨力取决于超声束的宽度，愈窄分辨力愈强分辨力与穿透力的关系• 穿透力与波长成正比、频率成反比：显示深部脏器要求频率低、波长长• 分辨率与频率成正比、波长成反比：显示浅表结构要求频率高、波长短• 低频<5MHz< 高频分辨力与穿透力凸阵探头线阵探头相控阵探头（扇形探头）探头频率 3.0~3.5MHz7.0~12.0MHz2.0~2.5MHz显示深度深浅深分辨率低高低3.5MHz10MHz肝脏甲状腺使用凸阵探头使用线阵探头心脏使用相控阵探头使用相控阵探头 （五）、探头是如何发射和接收超声波的探头= 若干换能器组合 换能器= 压电晶片压电效应：晶片物质，应力作用下发生形变时会在其表面产生电荷，构成电场；反之，若对其施以电场则会产生形变，形变产生振动，产生机械能。这种机械能转换为电能、电能转换为机械能的现象称为压电效应。正压电效应机械能电能++++- -- -超声的形成机制：正压电效应与逆压电效应逆压电效应—— 电能转换为机械能，超声波生成的基础形变---- 振动---- 机械波~+ -- +逆压电效应电能机械能逆压电效应电能机械能（六）超声成像原理电场晶片负压电效应，产生超声，组织中传播产生反射反射声波晶片正压电效应，产生电信号，转换为图像超声发射---- 逆压电效应超声接收---- 正压电效应超声发射---- 逆压电效应超声接收---- 正压电效应=C 1C 2Sin αSin βZ 1 =ρ 1 .C 1α1α2Z 2 =ρ 2 .C 2(C 1 < C 2)介质1介质2β 反射折射（七）、超声波在人体中的传播1 、超声在不同的软组织中反射不同，反射越强，回声越亮，可以帮助判断不同的组织2 、超...
