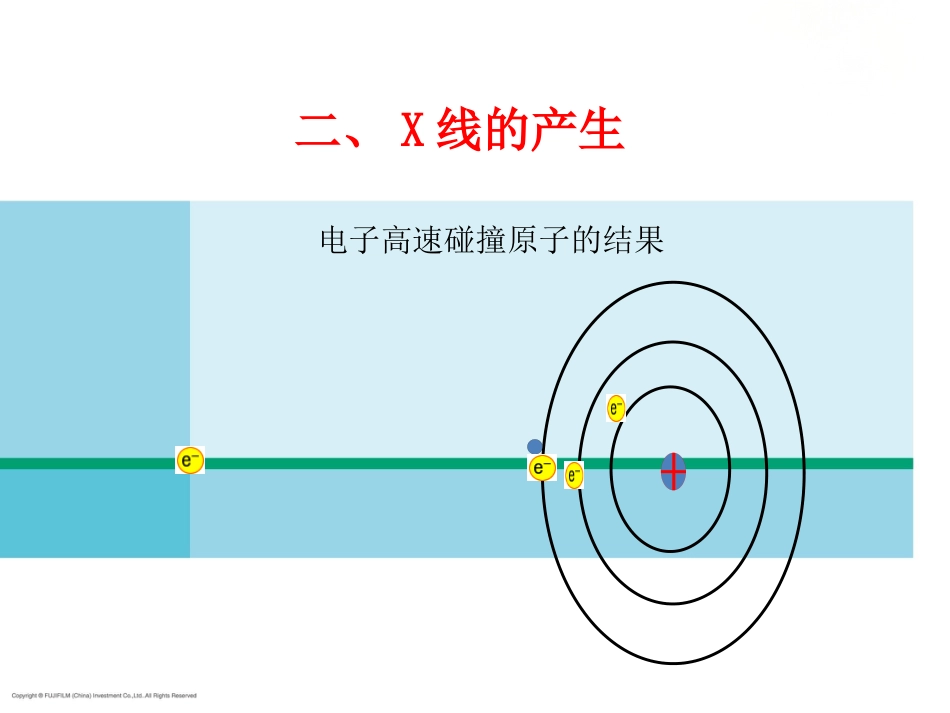

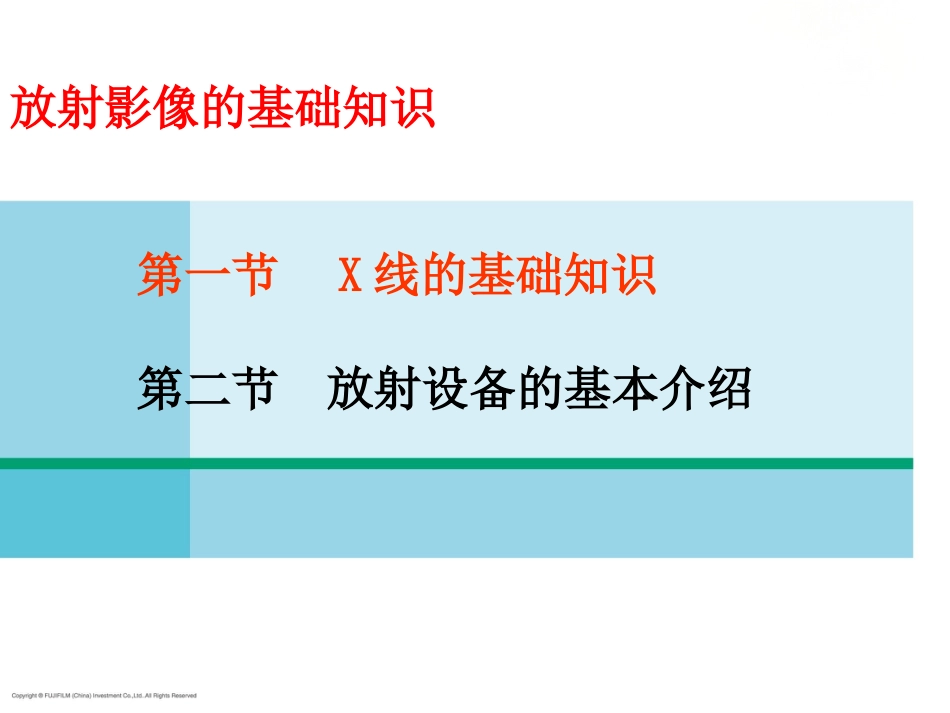

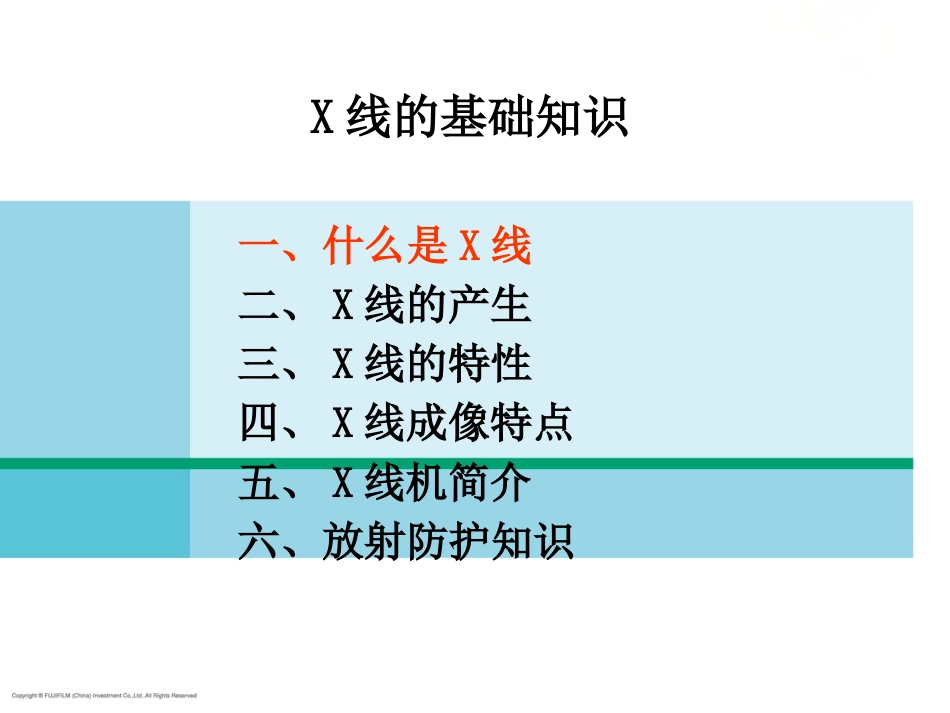

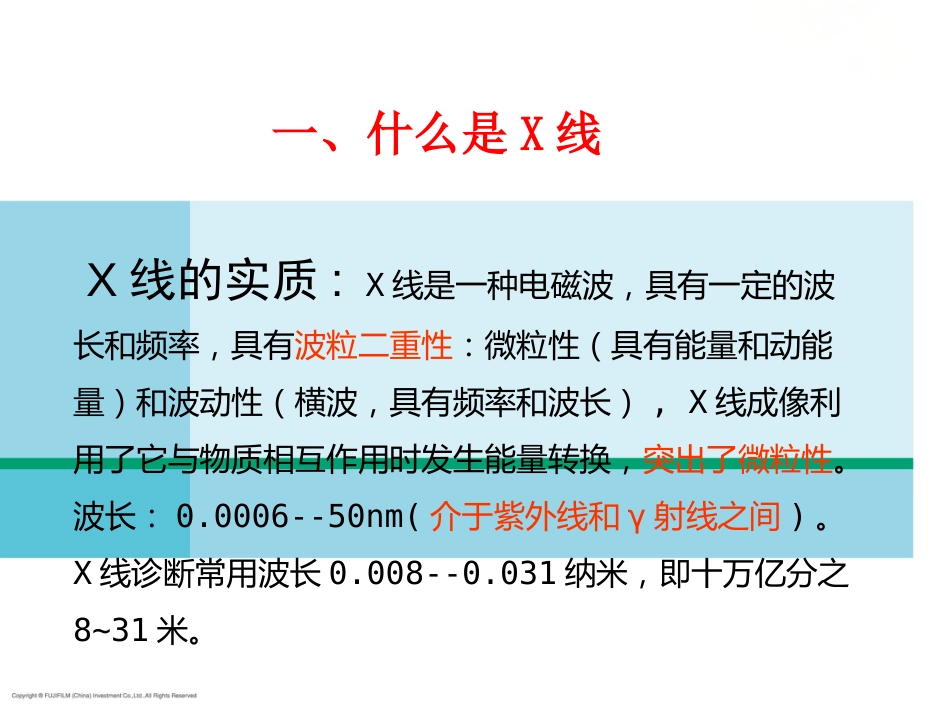

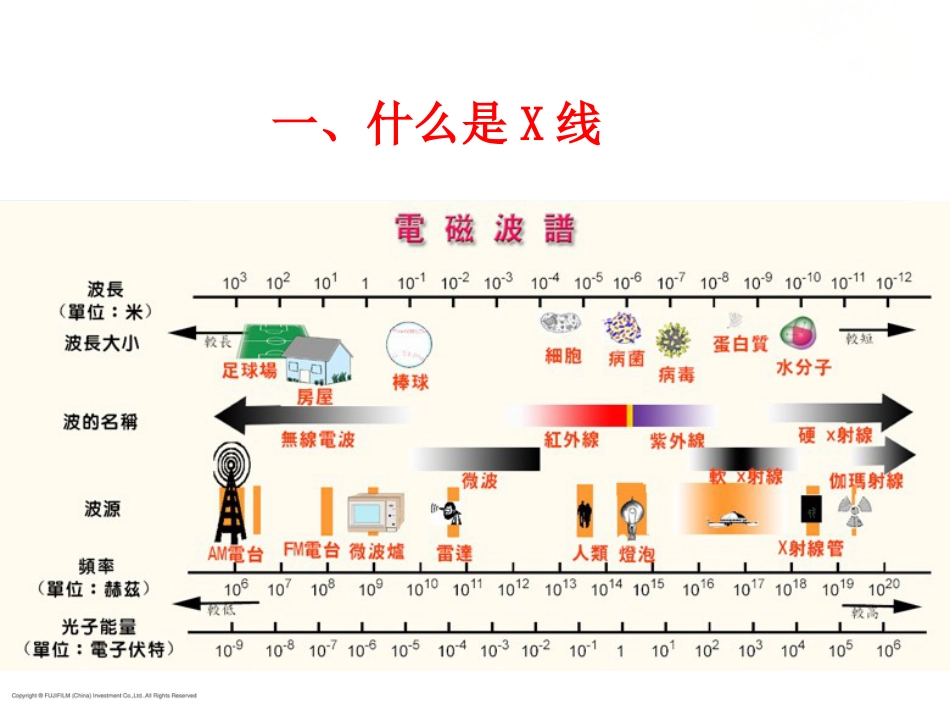

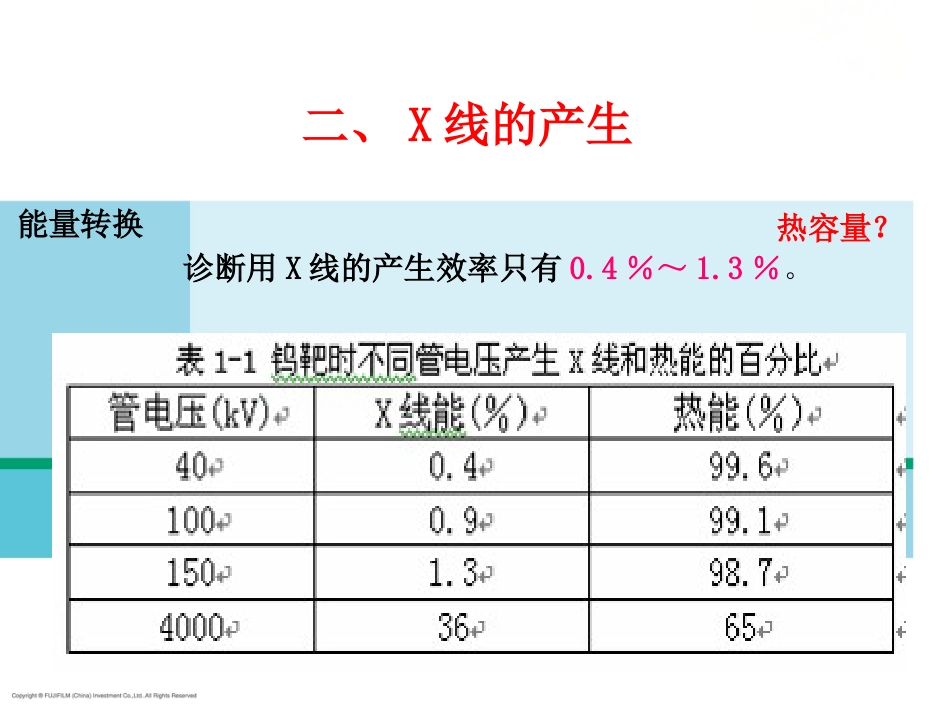

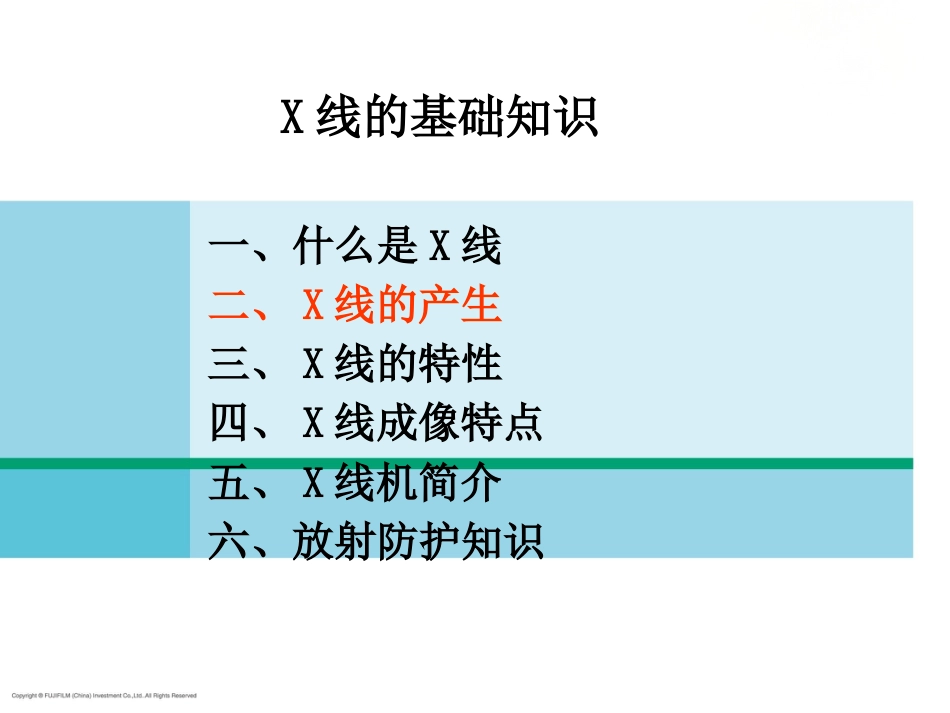

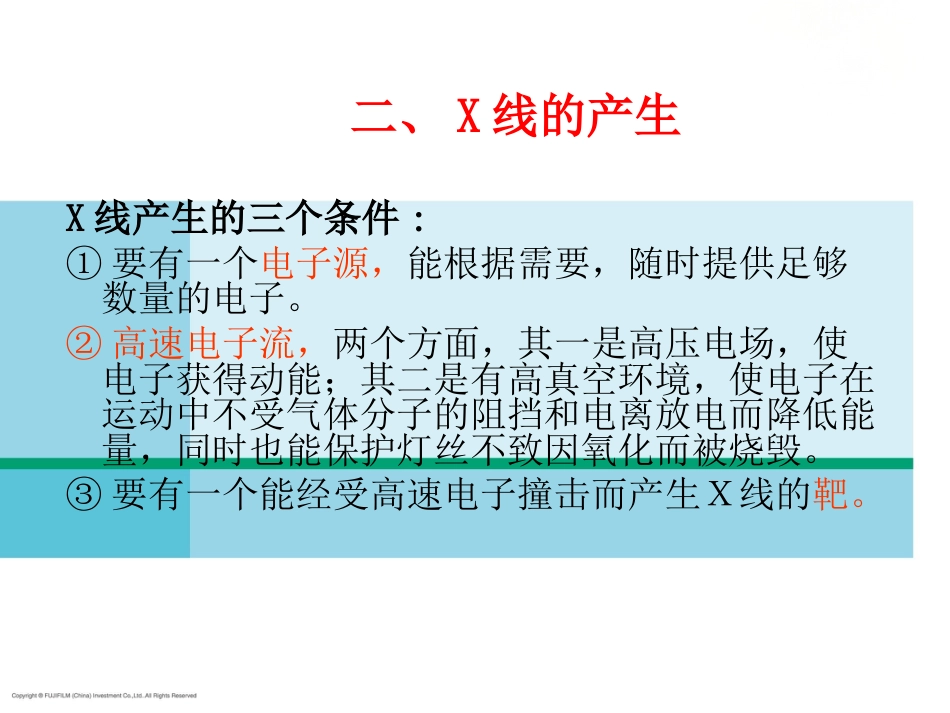

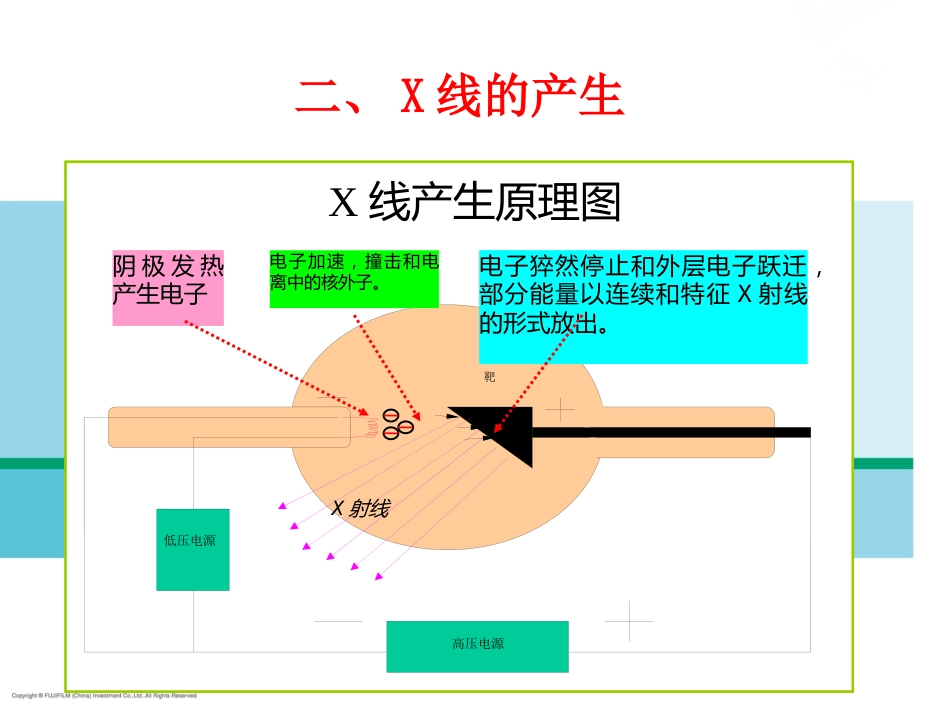

放射影像基础知识XX20XX 年XX 月X日放射影像的基础知识第一节 X 线的基础知识第二节 放射设备的基本介绍X 线的基础知识一、什么是X 线二、X 线的产生三、X 线的特性四、X 线成像特点五、X 线机简介六、放射防护知识一、什么是X 线德国物理学家伦琴 (Withelm Conrad Roentgen ，1845~1923)伦琴夫人的手骨照片骨折、脱位 一、什么是X 线右中叶大叶性肺炎一、什么是X 线食道、胃造影及钡灌肠一、什么是X 线 X 线的实质: X 线是一种电磁波，具有一定的波长和频率，具有波粒二重性：微粒性（具有能量和动能量）和波动性（横波，具有频率和波长）, X 线成像利用了它与物质相互作用时发生能量转换，突出了微粒性。波长：0.0006--50nm( 介于紫外线和γ 射线之间) 。 X 线诊断常用波长0.008--0.031 纳米，即十万亿分之8~31 米。 一、什么是X 线一、什么是X 线X 线的基础知识一、什么是X 线二、X 线的产生三、X 线的特性四、X 线成像特点五、X 线机简介六、放射防护知识电子高速碰撞原子的结果二、X 线的产生靶高压电源低压电源靶阴极发热产生电子电子猝然停止和外层电子跃迁，部分能量以连续和特征X 射线的形式放出。电子加速，撞击和电离中的核外子。X 射线X 线产生原理图二、X 线的产生能量转换 诊断用X 线的产生效率只有0.4 ％～1.3 ％。二、X 线的产生热容量？X 线产生的三个条件:①要有一个电子源，能根据需要，随时提供足够数量的电子。②高速电子流，两个方面，其一是高压电场，使电子获得动能；其二是有高真空环境，使电子在运动中不受气体分子的阻挡和电离放电而降低能量，同时也能保护灯丝不致因氧化而被烧毁。 ③要有一个能经受高速电子撞击而产生Ｘ线的靶。二、X 线的产生• X 线的质– X 线穿透物体的能力，即光子能量的大小称为X 线的质，又称硬度，光子的能量越大穿透能力越强，越不容易被物体吸收– X 线的质是通过管电压(kV 千伏值) 的大小来反映的，管电压越高，质越硬• X 线的量– 垂直于X 线束的单位面积上，单位时间内通过的光子数称为X 线的量，在X 线诊断中，X 线的量是由毫安秒(mAs) 来表示二、X 线的产生电压增大电势差增大数十千伏数百千伏二、X 线的产生电流增加时间增加二、X 线的产生• X 线的强度– 单位时间内垂直于X 线束的单位面积上通过的光子数和能量的总和叫做X 线的强度。 主要由KV 、mA 和时间决定• 影响X 线强度的主要因素...
