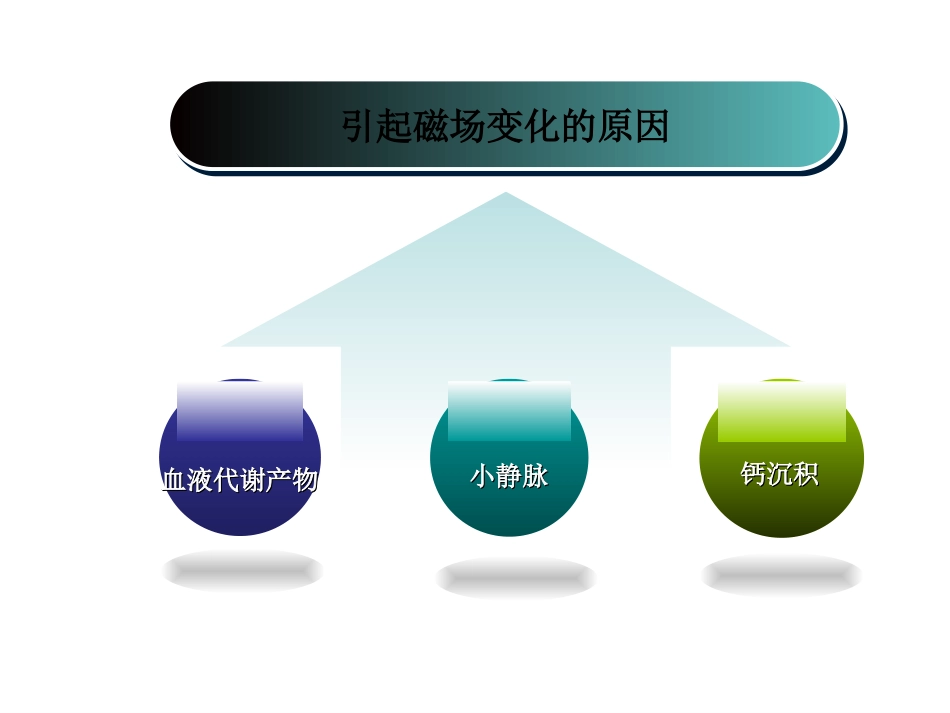

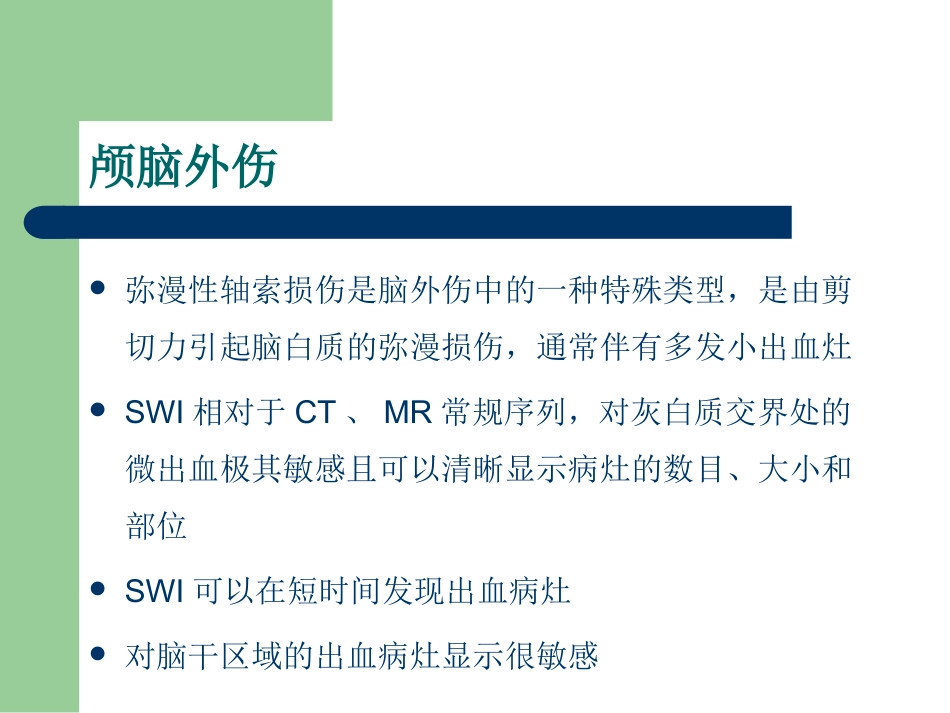

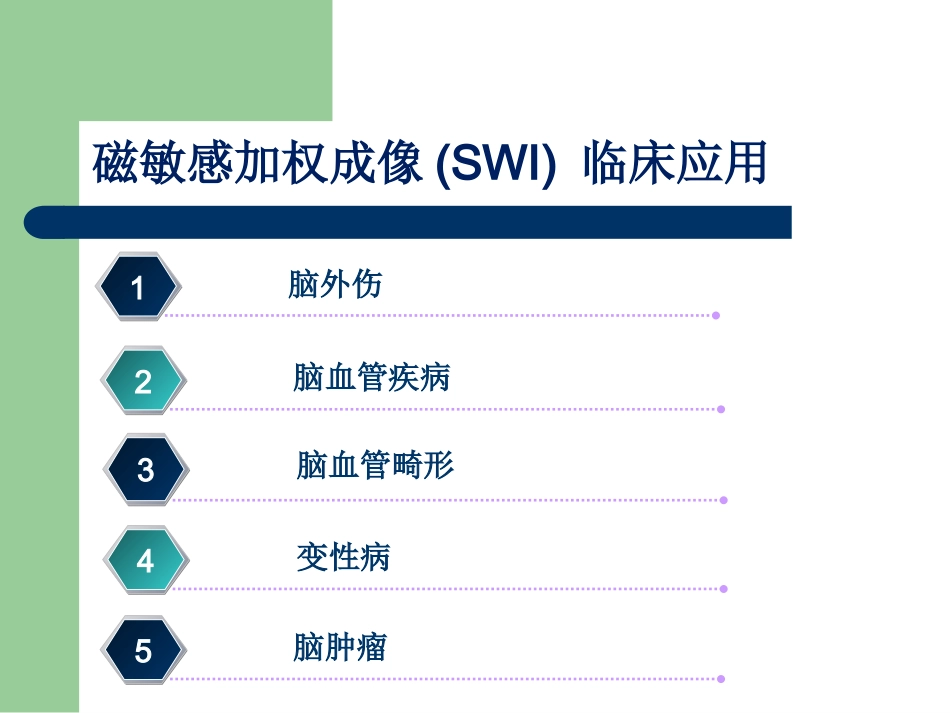

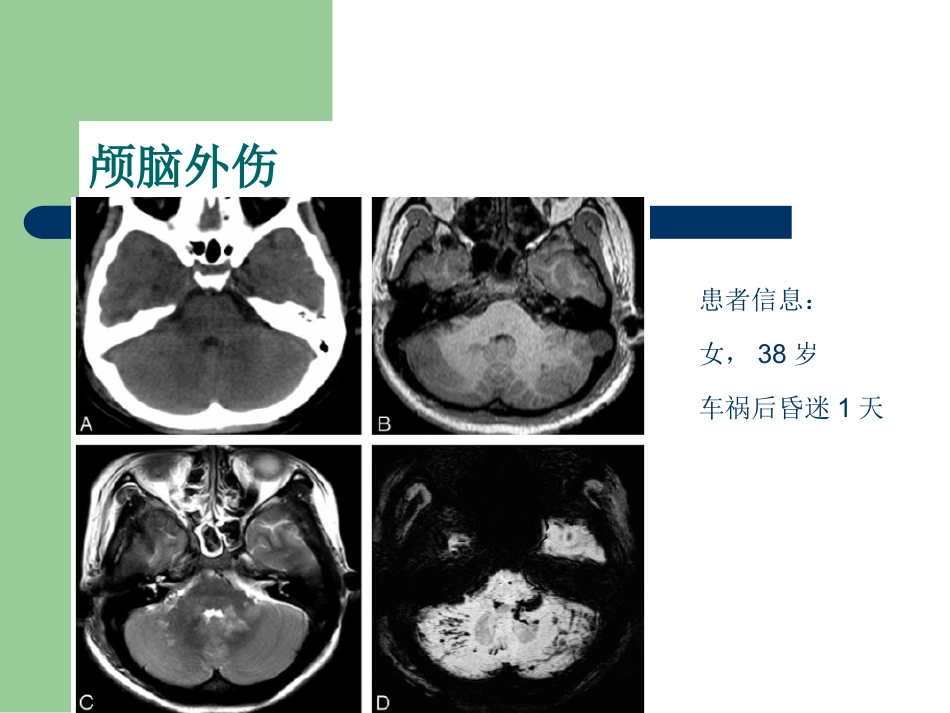

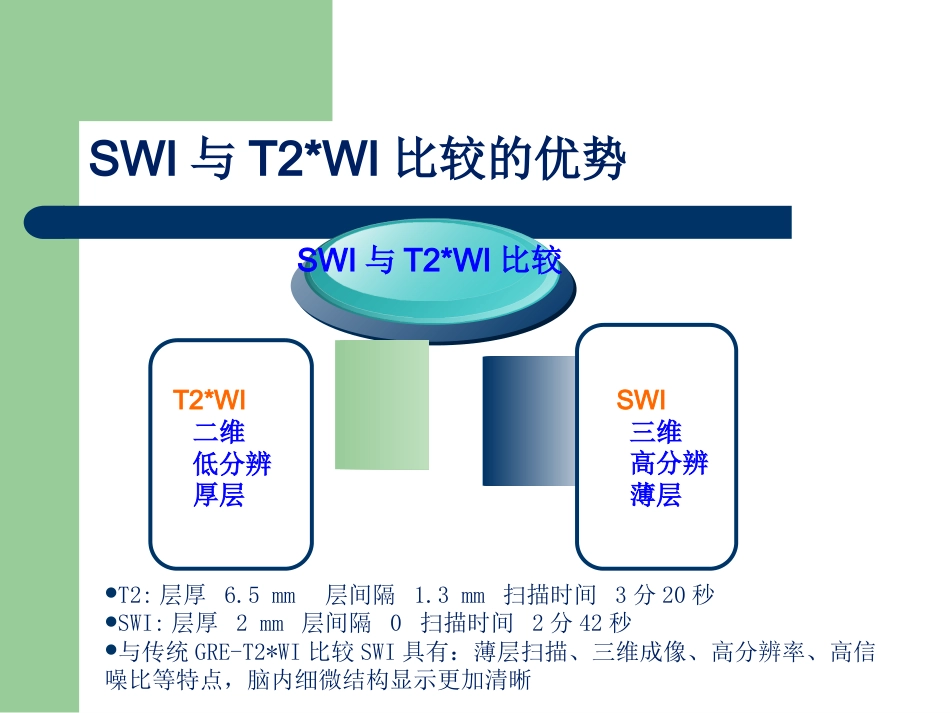

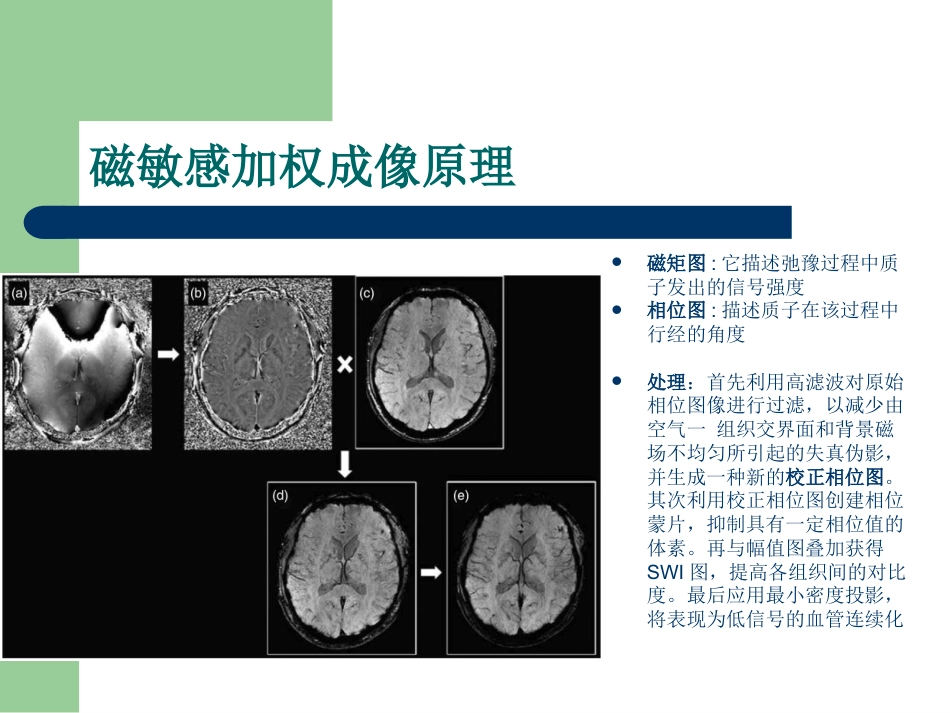

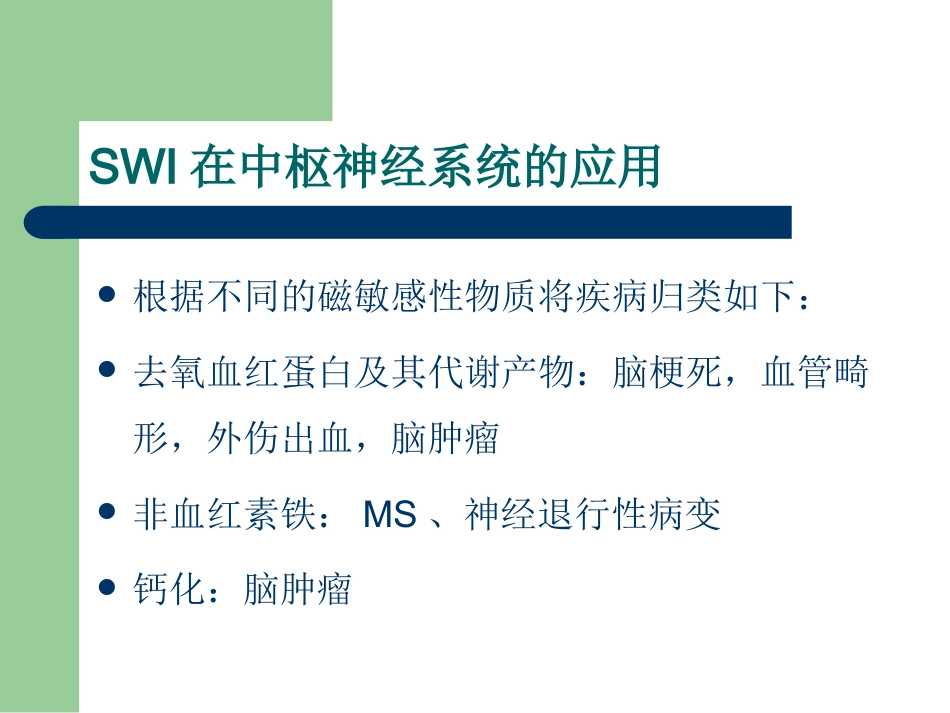

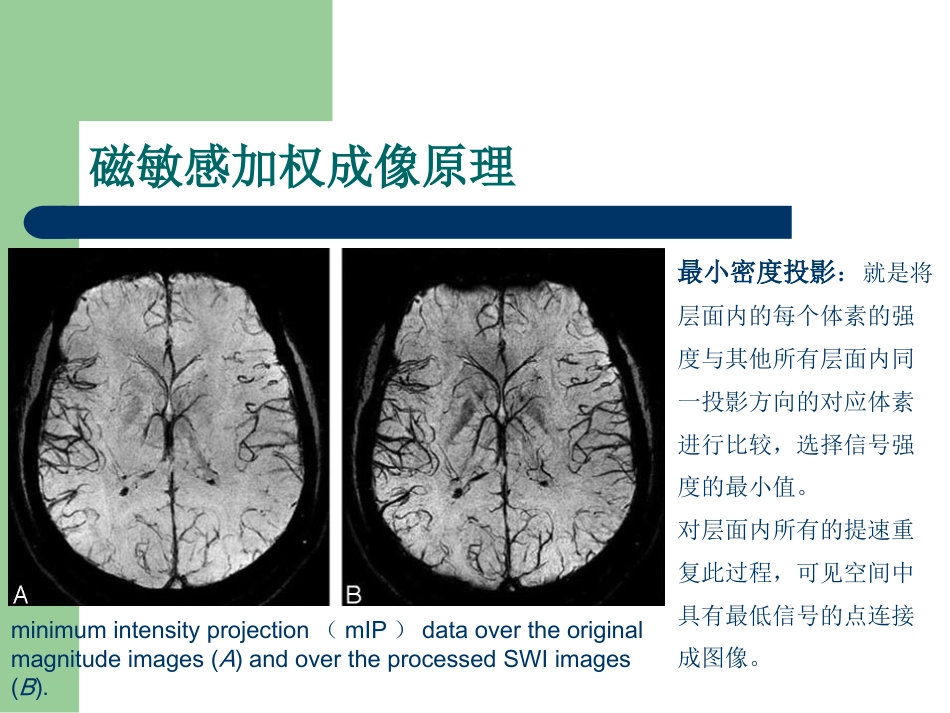

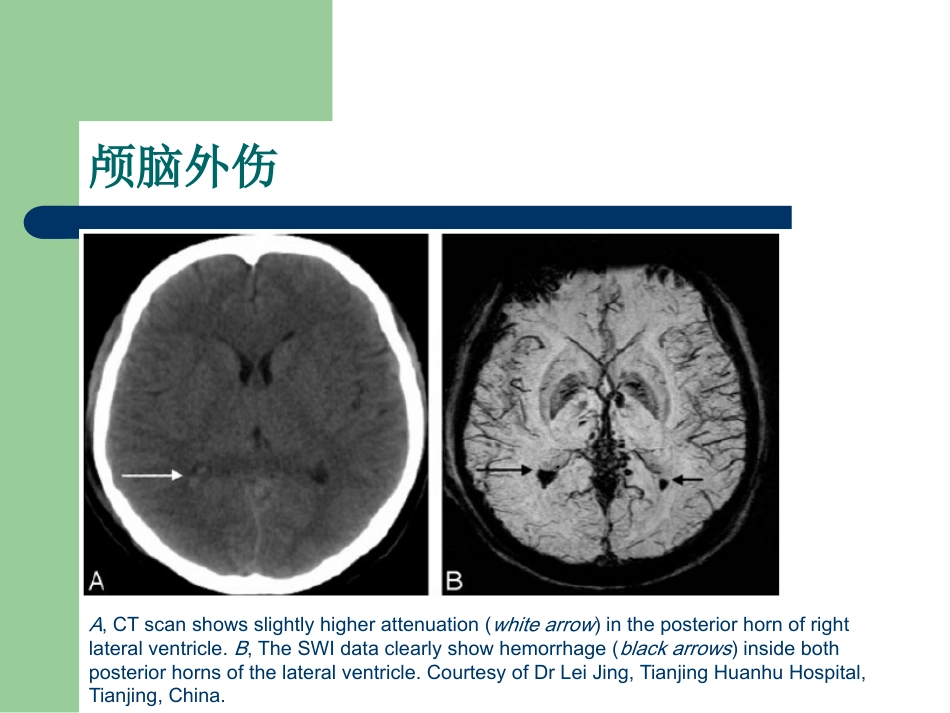

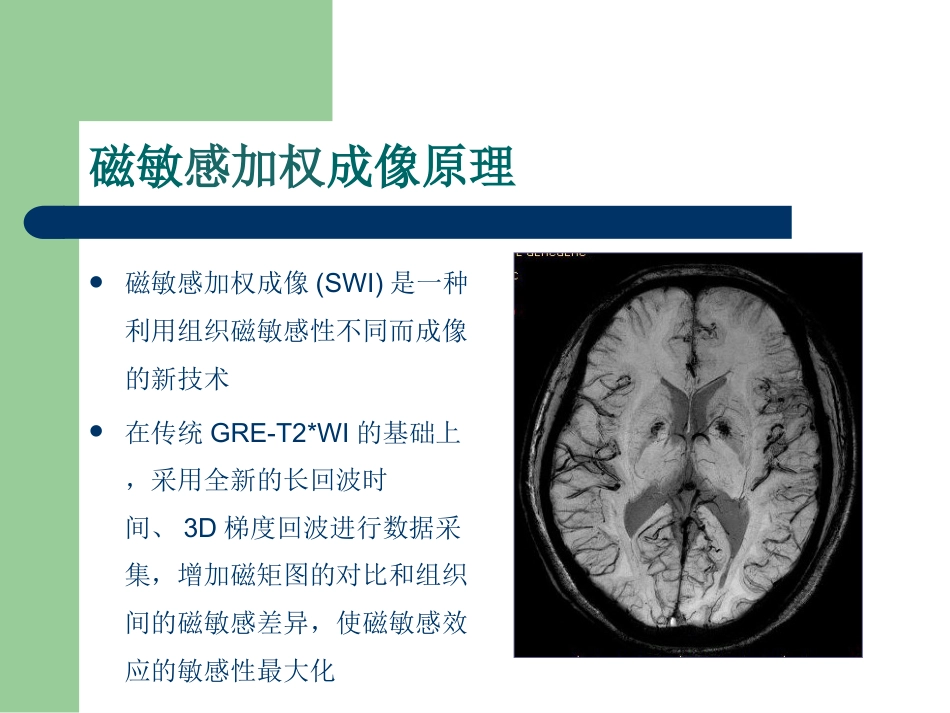

磁敏感加权成像在中枢神经系统中的应用202X-6-2磁敏感加权成像原理磁敏感加权成像(SWI) 是一种利用组织磁敏感性不同而成像的新技术在传统GRE-T2*WI 的基础上，采用全新的长回波时间、3D 梯度回波进行数据采集，增加磁矩图的对比和组织间的磁敏感差异，使磁敏感效应的敏感性最大化磁敏感加权成像原理磁矩图: 它描述弛豫过程中质子发出的信号强度相位图: 描述质子在该过程中行经的角度处理：首先利用高滤波对原始相位图像进行过滤，以减少由空气一 组织交界面和背景磁场不均匀所引起的失真伪影，并生成一种新的校正相位图。其次利用校正相位图创建相位蒙片，抑制具有一定相位值的体素。再与幅值图叠加获得SWI 图，提高各组织间的对比度。最后应用最小密度投影，将表现为低信号的血管连续化磁敏感加权成像原理最小密度投影：就是将层面内的每个体素的强度与其他所有层面内同一投影方向的对应体素进行比较，选择信号强度的最小值。对层面内所有的提速重复此过程，可见空间中具有最低信号的点连接成图像。minimum intensity projection （mIP ）data over the original magnitude images (A) and over the processed SWI images (B).SWI 与T2*WI 比较的优势T2: 层厚 6.5 mm 层间隔 1.3 mm 扫描时间 3 分20 秒 SWI: 层厚 2 mm 层间隔 0 扫描时间 2 分42 秒与传统GRE-T2*WI 比较SWI 具有：薄层扫描、三维成像、高分辨率、高信噪比等特点，脑内细微结构显示更加清晰SWI 与T2*WI 比较T2*WI 二维 低分辨 厚层 SWI 三维 高分辨 薄层 引起磁场变化的原因引起磁场变化的原因血液代谢产物血液代谢产物小静脉小静脉钙沉积钙沉积SWI 在中枢神经系统的应用磁敏感加权成像(SWI) 临床应用脑外伤1脑血管疾病2脑血管畸形3变性病4脑肿瘤5SWI 在中枢神经系统的应用根据不同的磁敏感性物质将疾病归类如下：去氧血红蛋白及其代谢产物：脑梗死，血管畸形，外伤出血，脑肿瘤非血红素铁：MS 、神经退行性病变钙化：脑肿瘤颅脑外伤弥漫性轴索损伤是脑外伤中的一种特殊类型，是由剪切力引起脑白质的弥漫损伤，通常伴有多发小出血灶SWI 相对于CT 、MR 常规序列，对灰白质交界处的微出血极其敏感且可以清晰显示病灶的数目、大小和部位SWI 可以在短时间发现出血病灶对脑干区域的出血病灶显示很敏感颅脑外伤患者信息：女，38 岁车祸后昏迷1 天颅脑外伤A, CT scan shows sli...
