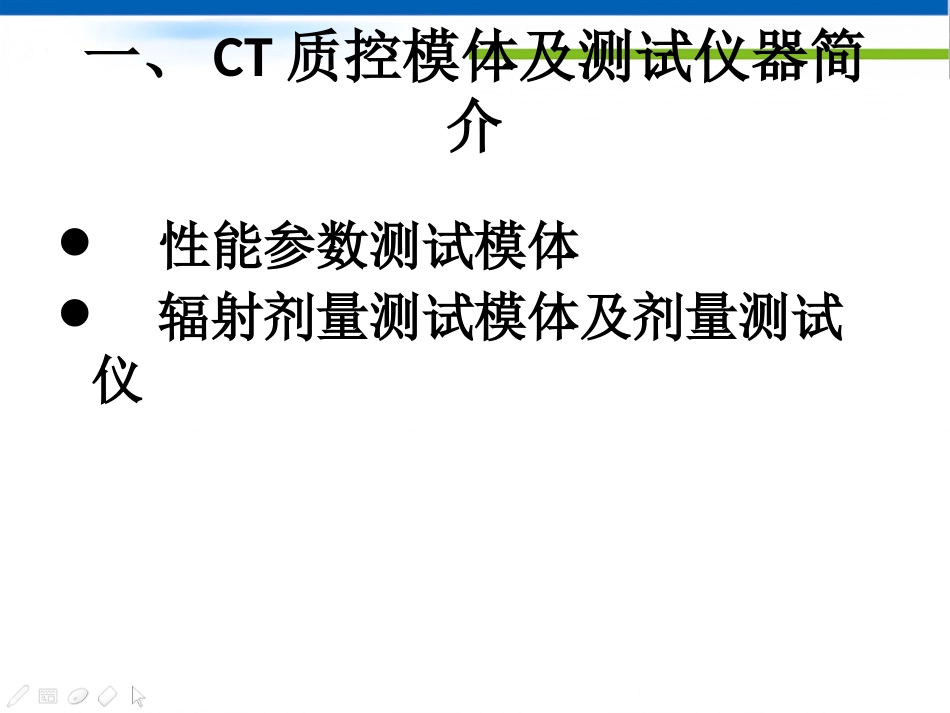

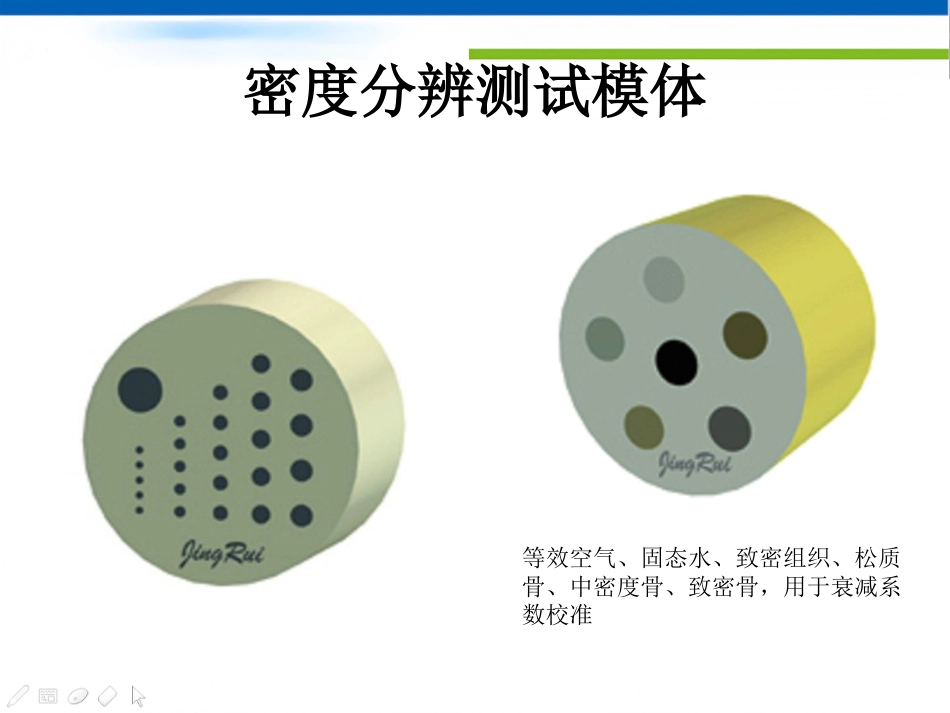

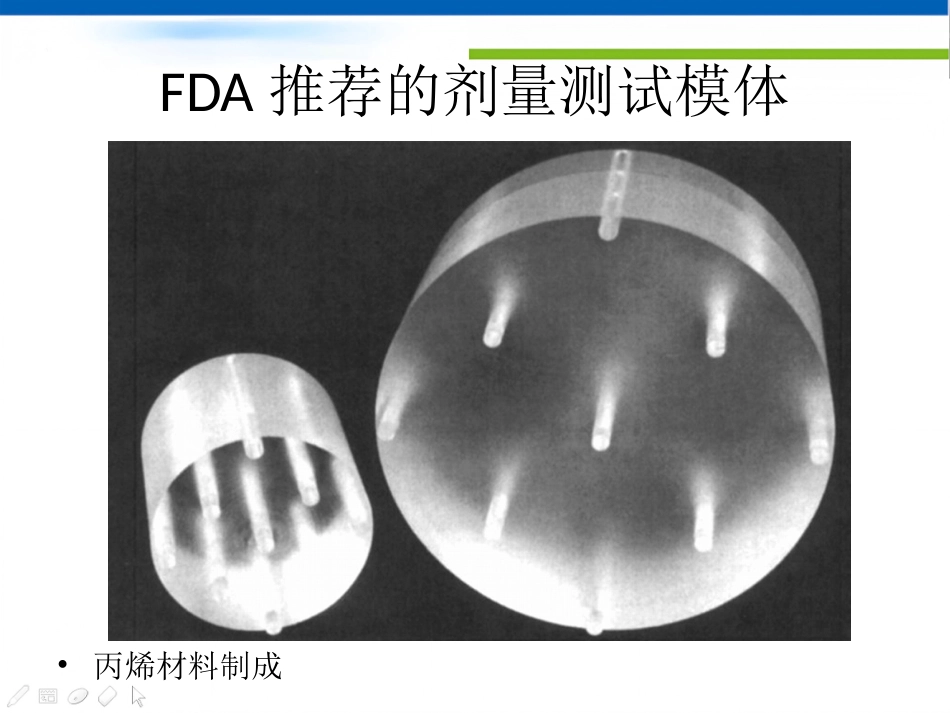

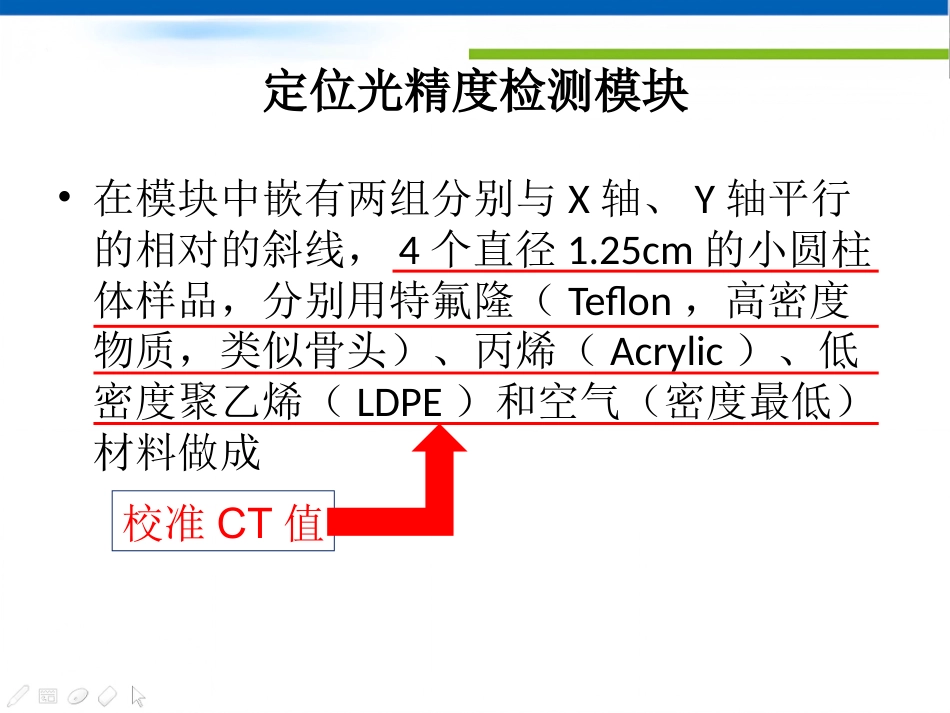

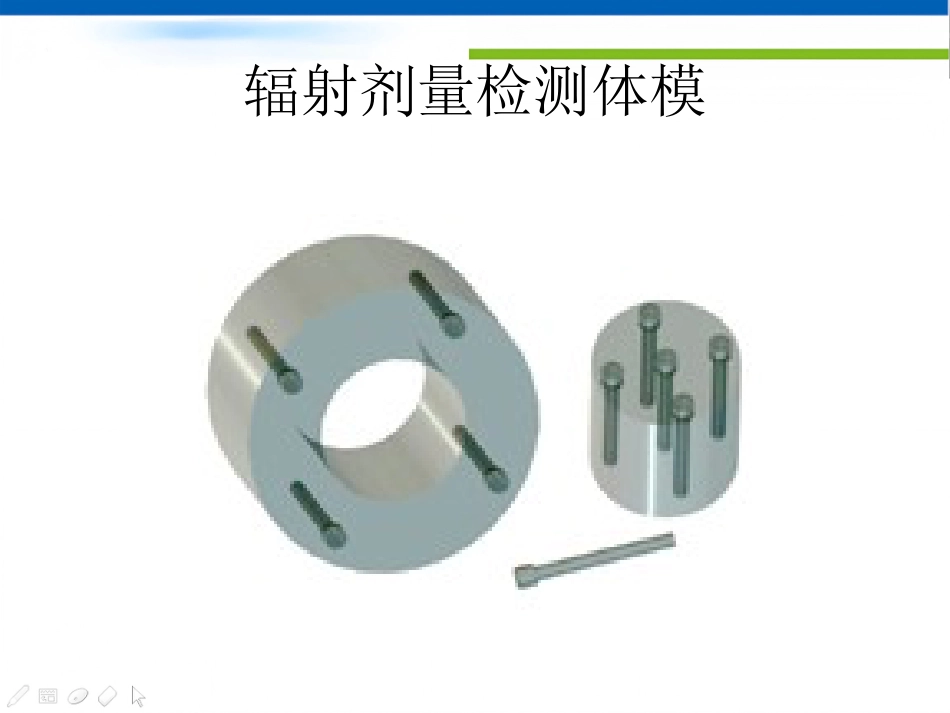

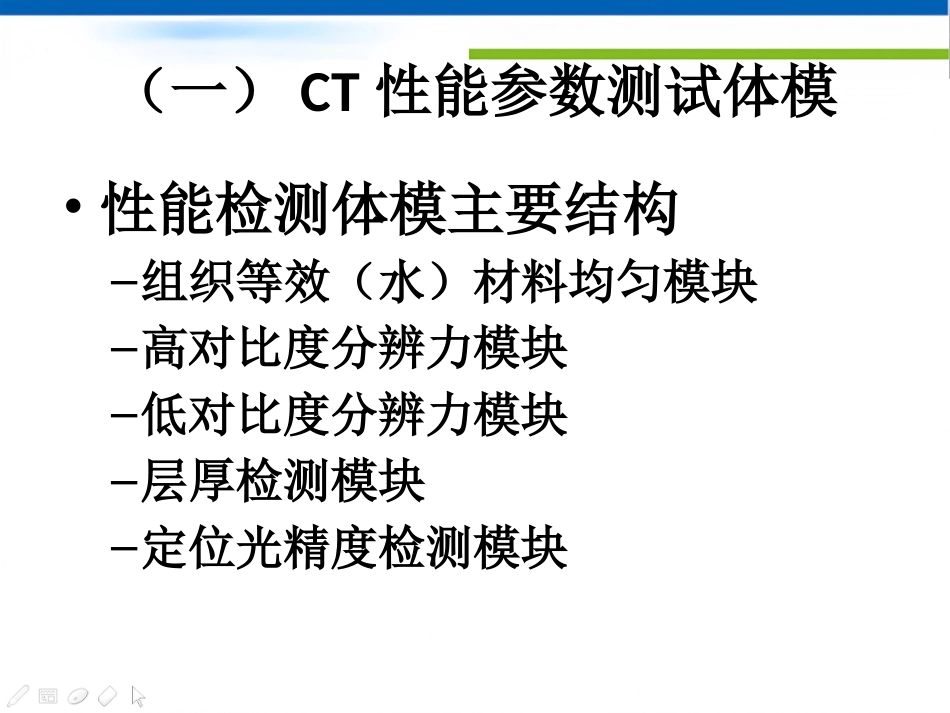

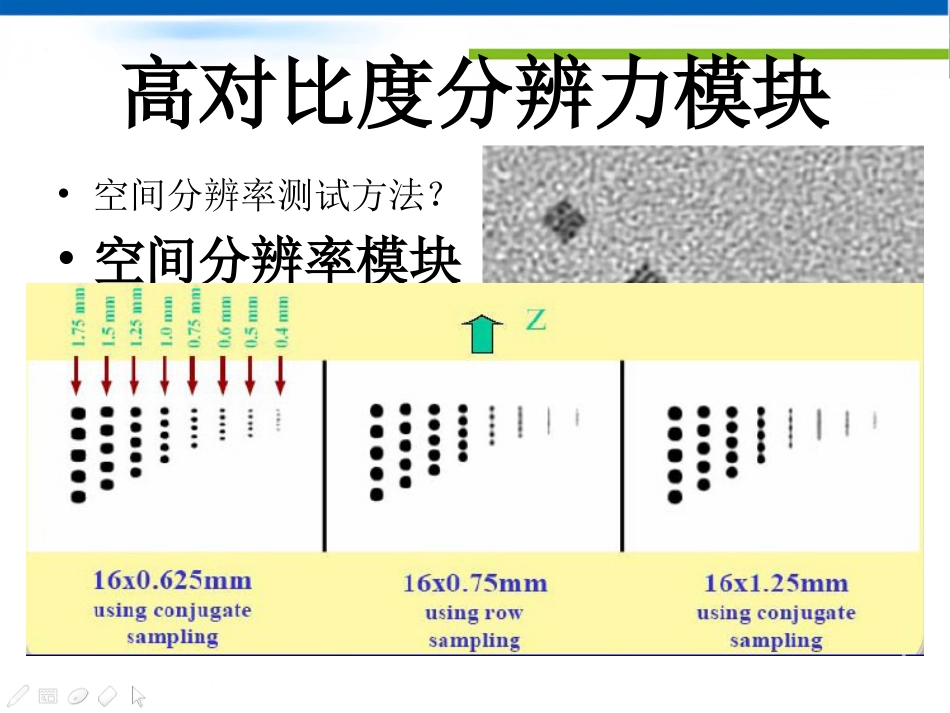

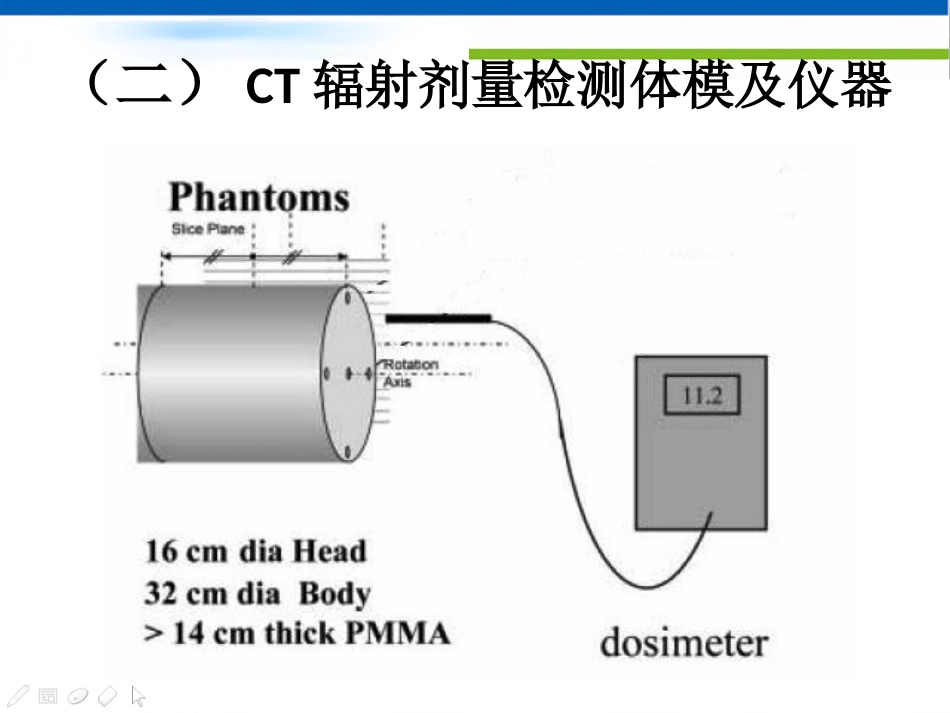

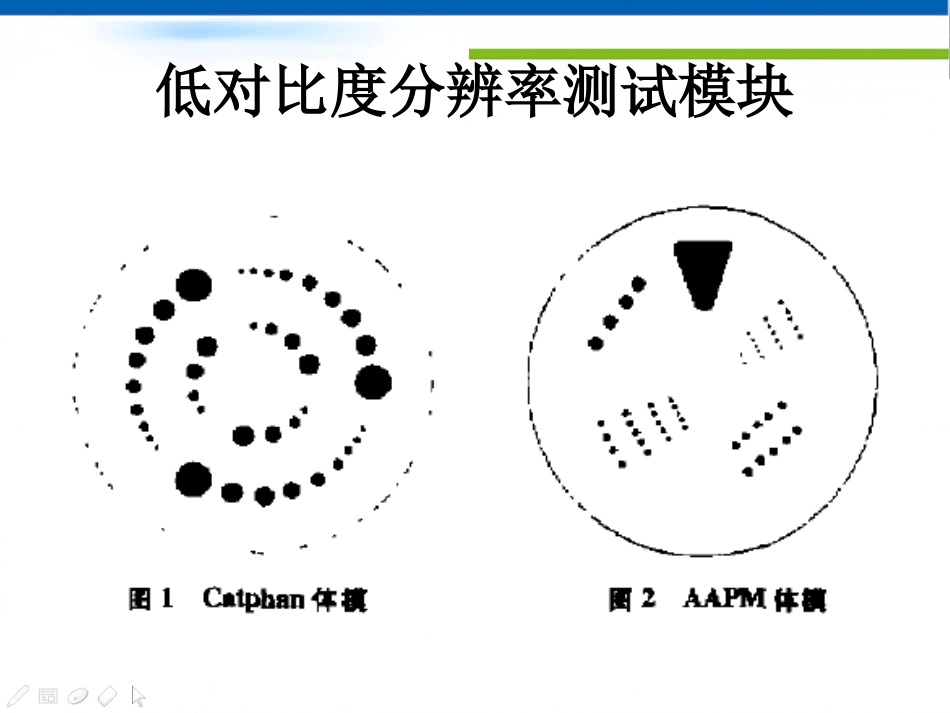

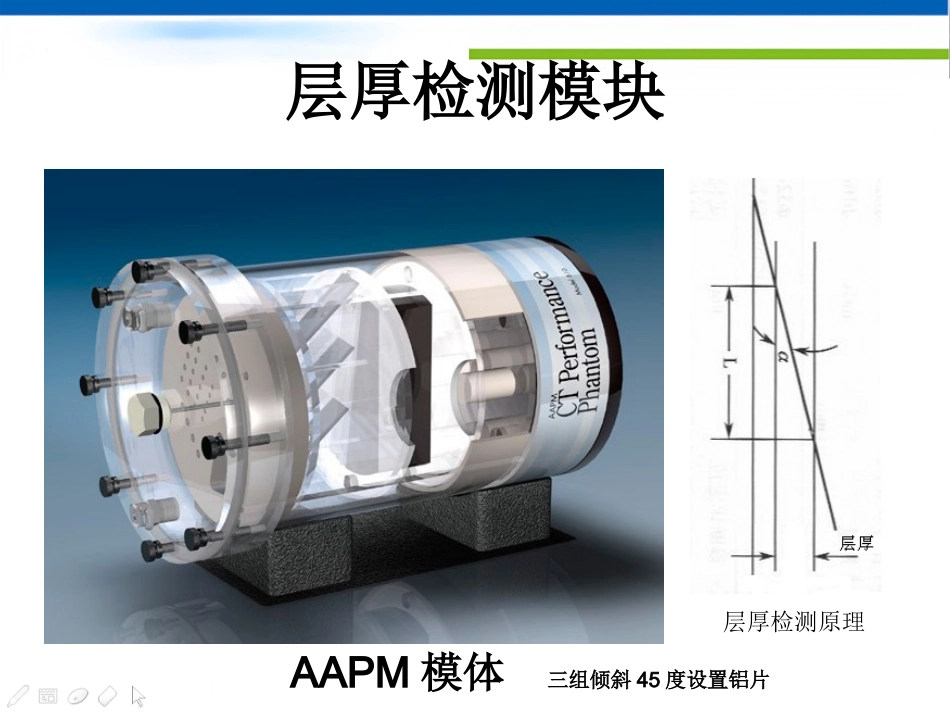

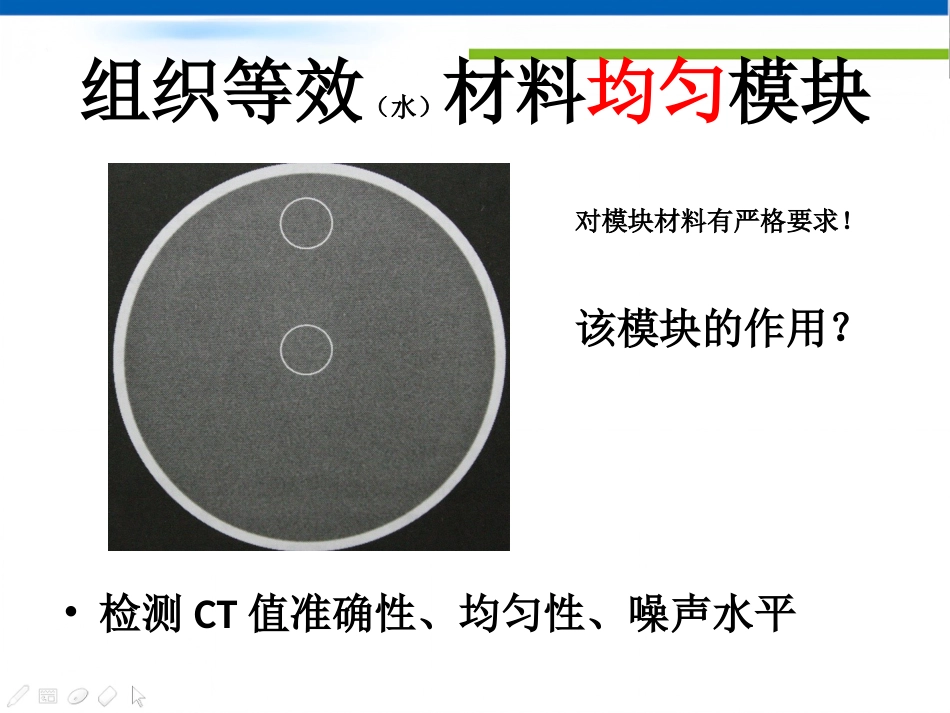

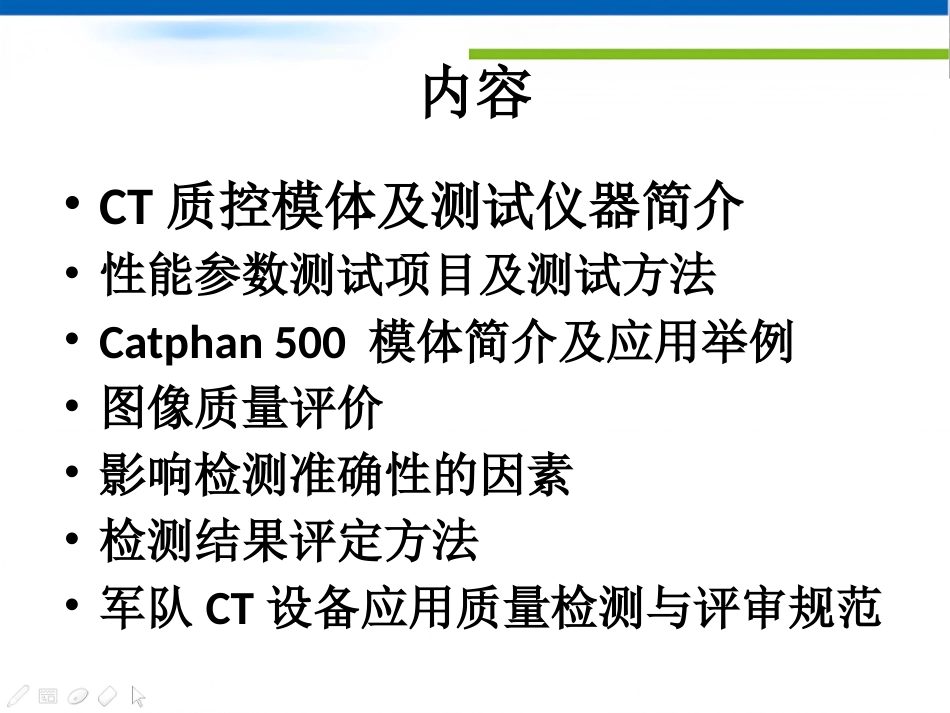

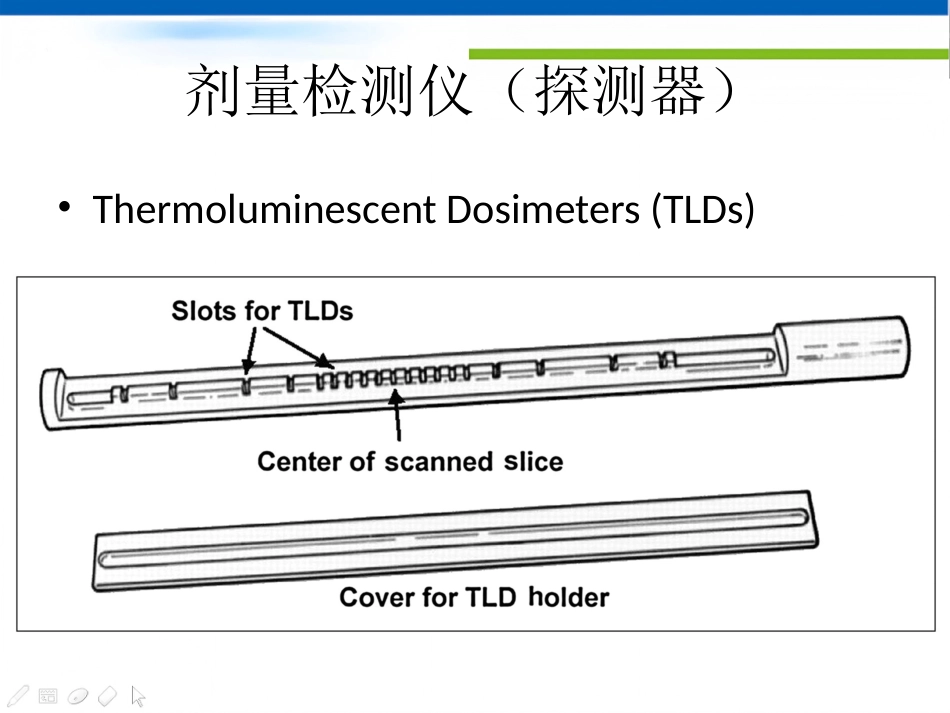

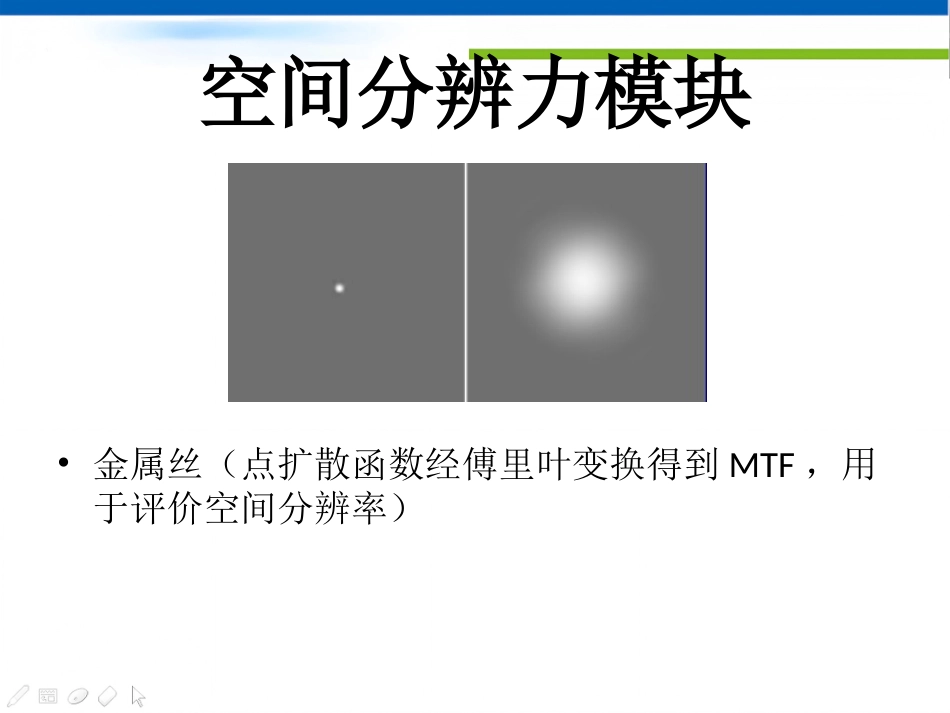

CT 影像质量控制内容• CT 质控模体及测试仪器简介• 性能参数测试项目及测试方法• Catphan 500 模体简介及应用举例• 图像质量评价• 影响检测准确性的因素• 检测结果评定方法• 军队CT 设备应用质量检测与评审规范一、CT 质控模体及测试仪器简介 性能参数测试模体 辐射剂量测试模体及剂量测试仪（一）CT 性能参数测试体模• 性能检测体模主要结构–组织等效（水）材料均匀模块 –高对比度分辨力模块–低对比度分辨力模块–层厚检测模块–定位光精度检测模块组织等效（水）材料均匀模块• 检测CT 值准确性、均匀性、噪声水平该模块的作用？对模块材料有严格要求！高对比度分辨力模块• 空间分辨率测试方法？• 空间分辨率模块分类–线对卡–圆孔–金属丝空间分辨力模块• 金属丝（点扩散函数经傅里叶变换得到MTF ，用于评价空间分辨率）低对比度分辨率测试模块密度分辨测试模体等效空气、固态水、致密组织、松质骨、中密度骨、致密骨，用于衰减系数校准层厚检测模块层厚检测原理AAPM 模体 三组倾斜45 度设置铝片定位光精度检测模块• 在模块中嵌有两组分别与X 轴、Y 轴平行的相对的斜线，4 个直径1.25cm 的小圆柱体样品，分别用特氟隆（Teflon ，高密度物质，类似骨头）、丙烯（Acrylic ）、低密度聚乙烯（LDPE ）和空气（密度最低）材料做成校准CT 值（二）CT 辐射剂量检测体模及仪器FDA 推荐的剂量测试模体• 丙烯材料制成辐射剂量检测体模剂量检测仪（探测器）• Thermoluminescent Dosimeters (TLDs) 剂量检测仪（探测器）辐射剂量测试（横断示意图）（三）CT 机性能检测常用体模 • AAPM 模（美国医学物理学会）• 461A 型模（美国PMI 公司）• CATPHAN 型模（美国模体实验室）• YCIM 型CT 检测模（北京市放射卫生防护所和中国计量科学研究院 ）目前国内多个厂家生产近似模体，用于日常质控检测几种体模比较• AAPM 模体中低对比度分辨力检测模块配制合适的溶液极为困难， 一次配制后又不能稳定搁置• 模体中被检物体与背景的对比度随 X 射线束的线质的变化比较大，检测不同CT 机时，实测对比度相差较大，且只有一种对比度，当对比度远离标称值时难以对该机的低对比度分辨力做出确切的评价 • 空间分辨力检测模块中孔的分级较粗，特别一些低档机只能分辨 0.8mm 的孔，却不能分辨 0.75mm 的孔，对于CT 机的验收检测评价造成一定困难 • AAPM 模体庞大笨重，...
